多波群测试图卡1-6MHz(negative)

时间:2017-02-10    热度:501

品牌:ESSER爱莎/Sine Image
型号:TE104
尺寸:可定制
材料:菲林/高清相纸
比例:4:3
类型:反射式/透射式可选

多波群测试图(negative)简介

多波群测试图TE104是专为高分辨率测量设计,主要用于视觉检测。

这张测试图由4行组成,每行有6个频率从1到6MHz的多频率正弦波群块。这些块顺序每两行一交换。因为图表上没有0.5MHz参考值,所以只有有限深度调制测量是可行的。可以采用1MHz作为参照值,但是要注意,这样的结果与T03、T07、TE99和TE07测量出来的结果是没有可比性的。但同时相比T07,TE99, TE107这张测试图有更多的不同频率的模块分布在测试图像区域内。

多波群测试图使用方法

测量设备

:视频示波器,最好具有存储功能。

测量条件

:相机设置必须如下
    阴影校正:ON
    光圈校正:OFF
    伽玛校正:OFF
    轮廓修正:OFF
    色彩校正:OFF

光圈

:F /5.6 2/3“CCD,F /4 1/2”CCD

测试图在均匀照射情况下,确定在1MHz时正确定位输出视频信号的幅度脉冲串的频率以及0%(0V)黑条和100%(700mV/75欧姆)白条情况下的相机聚焦情况。黑白级别测定时一定要注意避免信号的削波情况。

测量程序

可以测量各种相机输出信号,但是优选Y亮度信号(或B和W完美平衡的电码Y)。测试图像的中心和角部以便分析透镜横向色差。除了确定相机相应于5MHz的特定值,其他频率响应被测定然后根据测试图的空间频率控制成曲线最终得到对比度损失值。1MHz和2-6MHz频率脉冲串被推荐用于这种测量。测量得到在2至6MHz相机响应的对比度损失值。

所获得的响应是一个对比度传递函数(CTF)。

根据CTF的数学关系可以计算MTF:MTF(N)=π/ 4[CTF(N)+1/3 CTF(3N) - 1/5 CTF(5N)+1/7 CTF(7N) - 1/9 CTF(9N)+1/11 CTF (11N)...]其中,N是所分析测试图的空间频率; N的TVL/ H

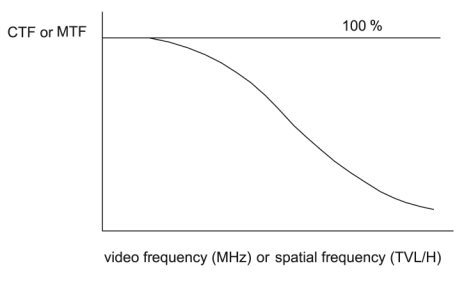

CTF or MTF
