100%红透射式测试卡

时间:2017-02-16    热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE123
    尺寸:可定制
    比例:4:3
    类型:透射式
  • 100%红透射式测试卡简介

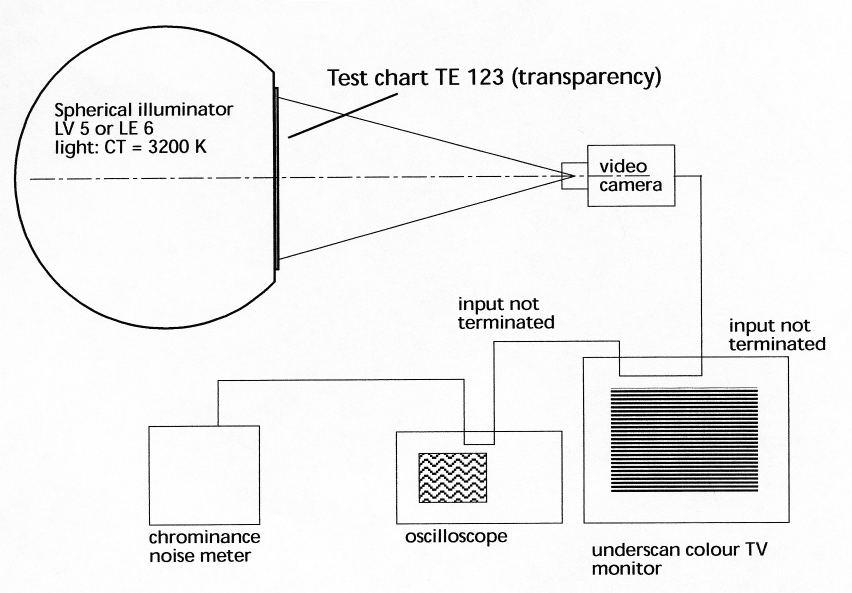

    100%红透射式测试卡TE123用于测量色度通道信噪比的特性,测试时应布置成如下图:100%红透射式测试卡测试时布置图

    拍摄条件

    AM色度信噪比和PM色度信噪比应如下测定。该方法也适用于NTSC和PAL彩色视频信号。色度信噪比(S/N)被分离成信号检测振幅调制(AM)的色度S/N比(基准信号电平和振幅调制噪声成分比)和相位调制(PM)色度S/N比(基准信号电平来相位调制的噪声分量比)。参考信号是非复合信号100%幅度的电压值(Vref)。

    上述每个比定义如下:

    调幅色度S/N=20lg(Vref(p-p))/(AM noise r.m.s.)

    调频色度S/N=20lg(Vref(p-p))/(PM noise r.m.s.)

    Vref (p-p)=对应非复合视频信号100%振幅的色度电压。

    AM noise r.m.s.=均方根在色度频带宽度噪声的振幅调制成分的电压。

    PM noise r.m.s.=均方根在色度频带宽度噪声的相位调制分量的电压。

    AM和PM噪音迹象应该与PM和AM噪音隔离开,各自最小30dB。AM检测器应该是用于检测AM边带能量类型的平均检测器。
