伽玛测量测试卡

时间:2017-03-16    热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE205
    尺寸:可定制
    材料:菲林
    比例:4:3
    类型:透射式
  • 伽玛测量测试卡简介

    伽玛测量测试卡TE205用于检查相机的伽玛设置。该图显示了1-10%透射的10个灰阶和10-100%透射的10个灰阶。

    伽玛测量测试卡显示的两列灰阶透射值:


    上排 (%) 下排 (%)
    100 10
    90 9
    80 8
    70 7
    60 6
    50 5
    40 4
    30 3
    20 2
    10 1

    这些值的公差为±0.5%

    使用时应设置为100%步长为700 mV,0%至0mV。

    一个问题是几个相机厂商故意“打散”黑色,以提高噪音性能。这使得很难将主黑色正确设置为0 mV。实际上,应该设置主黑色,以使黑色中的噪声刚刚开始显示在波形轨迹上。然后应将波形监视器(最佳选择Tektronix 1781)设置为“相对”模式,并使用光标在黑色和100%步长上,按“参考”。范围然后直接在%中读出。最好使用低通或亮度滤波器来限制带宽。这应该用在相机上选择的所需伽马定律来完成(除非你使用线性伽马来校准图表,这也假定当相机被选择为线性时,它实际上是线性的)。然后,需要知道对于各种输入电平应该输出什么选择的伽马定律。

    对于0.45(在整个范围上)的伽马,信号(%)应该是:


    透射(%) 信号(%) 透射 (%) 信号(%)
    100 100.0 10 26.3
    90 94.7 9 24.2
    80 89.1 8 22.4
    70 83.1 7 20.2
    60 76.5 6 17.9
    50 69.4 5 15.4
    40 61.4 4 12.6
    30 52.2 3 9.3
    20 41.1 2 5.4
    10 26.3 1 0.1

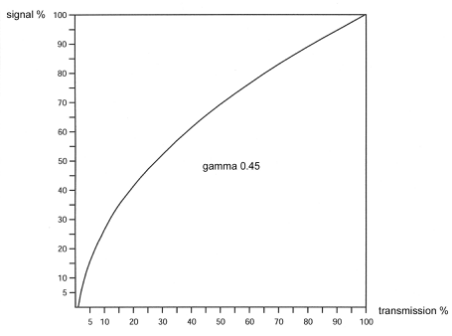

    伽马信号曲线

    除了0.45伽玛之外,还存在使用中的其它伽马定律,即BBC。 BBC-伽马对于第一个4%(大约)输入具有5次的初始斜率,然后进入0.4的伽马曲线。 4%的步进应该给出20%的输出,20%的输入应该给出50%的输出。初始斜率通常是固定的,因此相机变量伽马将被设置为从图表的20%步长提供所需的50%输出。
