3D校准测试卡

时间:2017-03-31    热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE271
    尺寸:1066.67 x600mm
    材料:高清相纸
    比例:16:9
    类型:反射式
  • 3D校准测试卡简介

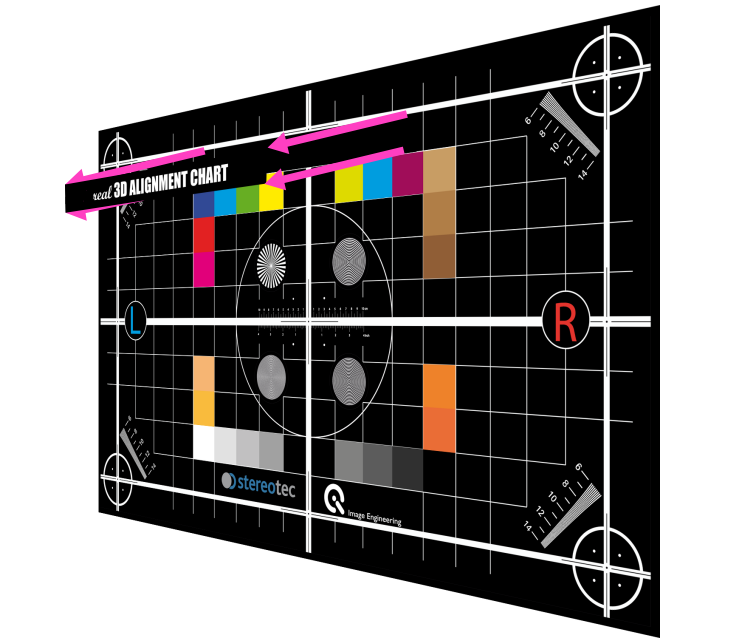

    3D校准测试卡TE271用于对齐和调整摄像机进行3D拍摄。2D和3D结构的独特组合允许简单和直接的准备您的立体摄像机设置。



    水平9阶灰度块 //

    水平9阶灰度块


    16色块检查颜色再现和对齐摄像头//

    16色块

    网格线来检查水平和垂直对齐//

    网格线

    右侧和左侧标记在图表上以进行方向检查//

    右侧和左侧标记

    实体3D结构在测试卡上检查幻视效果//

    实体3D结构在测试卡上

    水平尺寸,单位为英寸和厘米,靠近测试卡的垂直中心。比例在中间从零开始,并且对称于测试卡的两侧//

    水平尺寸

    交叉在测试卡的中心和突出水平线为调整相机避免旋转误差//

    对准中心

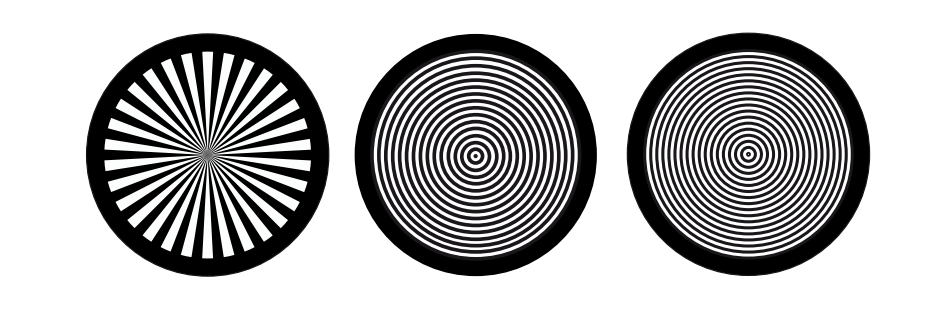

    同心分辨率结构与三个不同的频率和一个西门子明星,所有四个结构接近中心的测试卡/ /

    同心分辨率结构

    分辨率楔在图表的四个角落检查分辨率和再现比例//

    分辨率楔
