摄像头测试项目及设备

日期:2019-04-25 08:24 人气:

摄像头的质量历来受到极大的重视,如何评测摄像头的性能也成了各个厂商最为关心的事情,根据大量客户的反馈以及以往的测试经验,我们总结了以下摄像头测试项目及所需设备,方便大家对摄像头测试有个参考。

1、逆投影解析

逆投影解析主要用于检查摄像头镜头单体的解像能力。使用投影机将把卡的图像投影在暗室中的屏上,调节被测试的镜头,使卡的图象呈现最清晰的状态,利用人眼考察卡图象的清晰程度,评价镜头的成像质量。

测试卡投影机成像

测试设备:投影机,漫反射白屏,相关夹具用于稳定平台

测试环境:光学暗室(最好是专业是图像评测实验室环境),环境照度底于1lux

2、解像力测试 MTF

MTF:检查通过对整个模组MTF的检查来评价镜头的解析能力,同时考察镜头的解析能力的一致性。

测试设备:MTF测试卡,CCM 测试,测试板,测试治具,电脑,测试暗房

测试环境:测试用暗房,卡的表面照度(800+/-50lux)



分辨率测试卡

3、TV-Lines 测试

通过判读测试卡的图片来评价镜头的分辨率,数据结果为TV-Lines。不同镜头之间可以直接用图片进行拍摄效果的比较。

测试设备:图像测试卡,测试板,电脑,测试灯箱

测试环境:测试灯箱,照度800+/-50lux

4、分辨率测试 SFR/TV-Lines

使用专门的分析软件对ISO12233 分辨率测试卡的图片进行分析,读取SFR数据,对LENS解析度进行判断。

分辨率测试卡ISO 12233 2000

测试设备:ISO12233(也可以使用较为流行的ISO12233 2014测试卡进行测试),测试暗房,测试板,电脑。

测试环境:800+/-50lux

5、色彩还原能力测试

在不同色温/光源条件下拍摄24色卡,比较拍摄图样中的色块数值与标准值的差异,评价摄像头镜头的色彩还原能力。

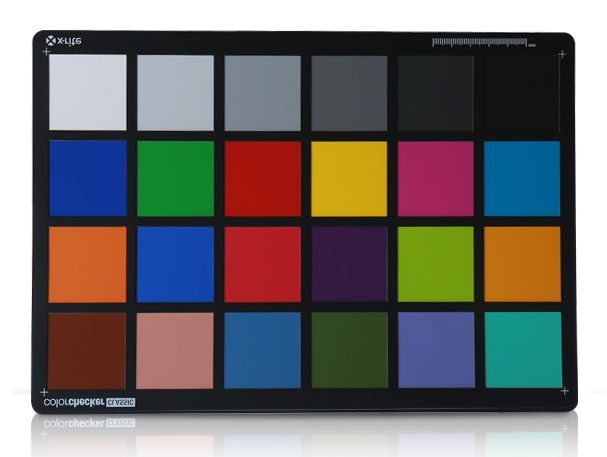

标准24色测试卡

测试设备:TILO比色灯箱,24色卡,测试板,电脑

测试环境:DAYLIGHT, COOL WHITE , TL84/U30

6、灰度分辨能力测试 灰阶 EIA CHART/灰阶卡

在不同光源环境下拍摄灰阶测试卡,判断所得图片,比较镜头对灰阶的分辨能力。

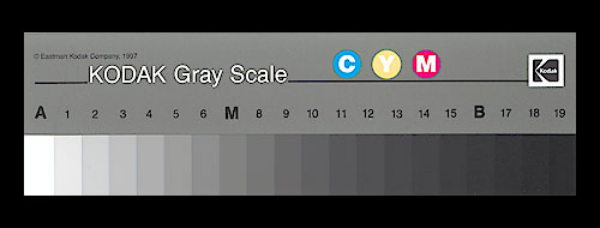

18%灰阶测试卡

测试设备:TILO比色灯箱, Gray Scale chart,测试板,电脑

测试环境:DAYLIGHT, COOL WHITE

7、相对照度测试 Shading 18%灰卡

在均匀照明条件下拍摄18%灰卡,分析图片的中心与四周的亮度比,评价镜头的Shanding性能。

测试设备:测试用暗房, 18% 灰阶测试卡,测试板,电脑

测试环境:600+/-50lux

8、视场范围测试 FOV ColorChecker CHART/FOV Chart

通过在特定距离上拍摄FOV chart,对图片进行计算判读,从而测得镜头+传感器的视场角

视场测试图

测试设备:测试用暗房,三脚架,FOV chart,电脑

测试环境:600+/-50lux

9、漏光与鬼影测试 Flare 暗室

测试镜头的鬼影和耀斑性能。拍摄按一定规则排列的泛光源,观察所拍得的图片,比较光源的溢出情况。

测试设备:泛光源阵列,光学暗室,测试板,测试治具

测试环境:标准暗室

10、影象畸变测试

拍摄棋盘卡,量测拍得的图片,计算模组的畸变,评价镜头的成像质量。

畸变测试卡(棋盘测试卡)

测试设备:测试暗房,畸变测试卡(棋盘卡) ,测试治具

测试环境:800+/-50lux

11、室内/室外实际拍摄 清晨/黄昏

在不同室内和室外光源下实际拍摄,评价镜头在常见光源环境下的表现。

测试设备:测试板,移动测试治具

测试环境:晴朗早晨,傍晚,室内日光灯,室内白炽灯(标准的图像测试卡实验室可以全程模拟各个时段、各种光源的灯光环境)
