手机相机镜头分辨率检测

日期:2019-07-22 08:06 人气:

       随着科技的发展进步,摄像头镜头检测已经成必不可少的步骤。大多数都不是很了解到底镜头检测项目有哪些?例如分辨率测试卡对于大家来说比不陌生,他主要是用来检测摄像头分辨率的,简单来说买手机、相机会关心照出来的图片请不清晰的问题,就是由分辨率这个值决定的。那么,除此之外摄像头镜头检测还有哪些参数呢,我们一起来探讨一下。

分辨率测试卡

1、分辨率测试(如图)

测试使用方法:

使用摄像头测试标准光源箱T90-7,调节镜头与CHART之距离,使其充满画面,观察换面CHART之四条线,目视皆可清楚辨别时,即为分辨率。

畸变测试卡

2、畸变

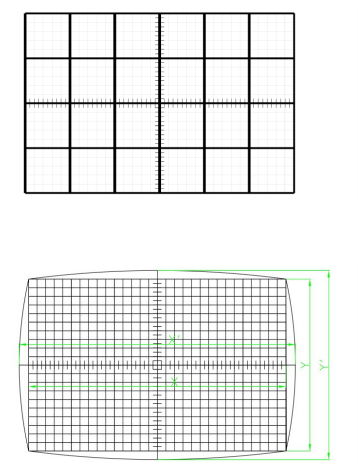

畸变测试卡:大格是10cm,一小格是1cm,以看的清楚为原则,线条须以粗细区分,测试卡纸张大小以3m处,镜头可以看到的范围来制作,如右图:

畸变值计算方法:

计算公式:

(X-X'/Y)*100%=X方向畸变;(Y-Y'/Y)*100%=Y方向畸变

X:为原图X反向的长

X':为LENS 畸变后X之长度

Y:为原图Y方向的长

Y':为LENS 畸变后Y之长度

畸变测试距离:测距定在3m处为最佳,也可以依剧测试环境调整测试距离及测试大小。

3、视角

计算角度视场角测试卡

一般厂家在LENS规格书上所标示的FOV通常仅做参考,实际上FOV须LENS与SENSOR搭配所算出的之才是真正的FOV。

θ=2tan^(-1)(D/(2f))

注:

D:为SENSOR之对角线,一般镜头厂家会给出,如果没有可以自己计算D=√(H²+V²).

f:为lens之有效焦长,通常在图上会写出,有时厂家会标EFL,同样意思。

θ:既是FOV。

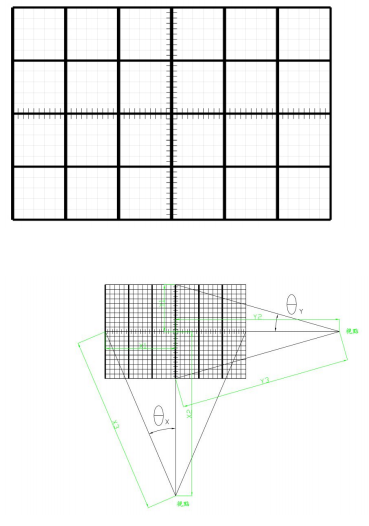

测试卡

10cm一大格,1cm定出一小格以看清楚为原则,线条须以粗细区分,测试卡纸大小以1m处。

测试方法

使镜头距离参照物一定距离,分别测出水平及垂直之可视范围及视角,计算出对角线之可视距离,从而求得对角线之可视角。

Hθ=2*θx

Vθ=2*θy

Dθ=arctg(2*√(X1²+Y1²)/X2)

根据三角函数定理:

tgθx=X1/X2

tgθy=Y1/Y2

θx,θy可根据上图数据得之,既可算Hθ、Vθ、Dθ。

手机相机摄像头镜头分辨率检测的相关内容就介绍到这里,希望对您所有帮助。
