图像分辨率测试卡测试注意事项

日期:2019-03-28 15:16 人气:

使用分辨率测试卡可以检测相机镜头的分辨率,分辨率测试卡的使用方法也简单,但是如果方法不对,结果就完全不同了,以下的整理的图像分辨率测试卡测试注意事项以供参考。

1、测试场地设置:测试之前要布置好分辨率测试卡的测试环境,我们拿一张1:30的摄像倍率分辨率测试卡举例说明,对于200毫米以上的长焦镜头,拍摄距离将大于6米,有一些检测者可能限于检测场地,没办法提供这么宽的视野,而且室内的光线可能也不是很理想,所以会将检测放在室外拍摄,以便获取较好的拍摄距离和均匀的照明。如果是有条件的检测者,可以在实验室室内场地进行检测,那么就要在室内布置好光源,至少应有4盏300~500瓦的强光灯照明(即两组照明光源,左右为一组,上下为一组,同组内的光源亮度可调,两组光源色温调节同步),并且照明角度应够大,以保证在测试24毫米广角镜头时,分辨率测试卡不会反光。事前我们可以在墙上钉入四个钉子,用以悬挂并张紧测试标板,高度应使标板的中心与你的眼高一致或略低,以便于相机调焦、取景。有的实验室是高倍的测试卡,会有专门的展板悬挂测试卡,以便测试卡平整且不会出现变形的情况。

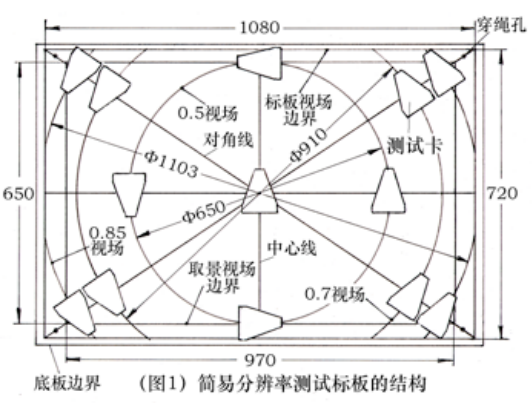

简易分辨率测试卡结构
简易分辨率测试卡结构

2、相机位置及相机设置:将相机安装到三脚架上固定,将三脚架紧靠分辨率测试卡放置,调节三脚架的高度确保镜头正好对准测试卡的中心位置(如图所示),之后不再调整相机的高度。水平向后移动三脚架,保证测试卡到胶片的水平面距离约为镜头焦距的32倍。为了确保相机机身在测试卡的中心,从测试卡两侧拉两条线到相机五棱镜顶盖的中心,横向微动三脚架,使两条线等长,便可以保证不会出现偏移的情况。

相机设置
相机设置

然后调整相机的取景器,让取景器的边框与测试卡的取景试场边界线重合。这样就已经调整好了相机的位置,在操作过程中可以进行微调,以便达到最佳效果。如果是在室外拍摄在分辨率测试卡背面放置挡光板(或物品),为避免光线穿透纸张影像测试结果。按ISO100的感光度测光后将测光值加0.5至1挡设定曝光时间。室内环境由于没有外部光源的干扰,可以不涉及此。


3、拍摄距离:我们已经说过分辨率测试卡方法和距离定位方式,这是我们就不在作具体的说明,但是要记住要按照下图的框线位置来取景,将该区域全部容纳在取景器内:


分辨率测试卡取景
分辨率测试卡取景


这里要跟大家解释一下,目前一般不能更换尽头的数码相机大多数画面都是4:3格式比例的,而DSLR则多是3:2的传统135画幅比例的,16:9和1:1画幅相对来说比较少见。

整个测试过程看起来比较简单,但分辨率测试卡使用中的常见错误也是不少。通过上面的讲解,我们知道错误主要有:

1、拍摄距离不合适如果使用相机拍摄时分辨率测试卡只占画面一小部分,那么显然分辨率被缩小了;同样,如果只拍摄中间一小部分,那么分辨就被放大了。所以调整拍摄距离时一定要注意让分辨率测试卡得图像刚好排满整个摄影区域。如果是下图这种情况那么该镜头的解像力已经达到或者超过分辨率测试卡的极限了。


拍摄图1
全图被压缩了


拍摄图2
局部未压缩

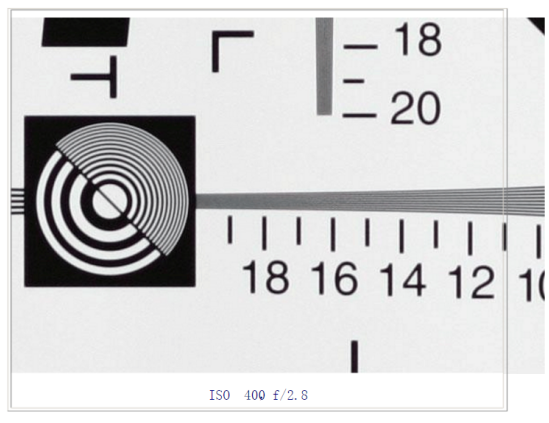

2、支撑的三脚架不够稳固:由于分辨率测试卡许多细节,任何抖动都可能造成截然不同的结论,这里是同一个镜头一个镜头拍摄,但是使用不同的ISO 所以在测试过程中需要反复多拍摄一些,结果出来后,需要经过仔细分析,贸然下结论,只能是吓了自己,误导他人。所以一般在所有的设备固定好后,有的测试者为了防止在按下拍摄按钮时的动作造成影响,采用遥控拍摄。


 拍摄图3
拍摄图3

拍摄图4
拍摄图4
