        现在大多数图像相关行业使用的分辨率测试卡已经由原来的ISO12233 2000升级成便于计算的eSFR ISO12233:2014标准了。使用分辨率测试卡测试相机锐度聚焦一致性也是非常常见的方式。自动对焦在许多具有可变焦距的相机系统应用中起主要作用,因为使用起来方便简单,尤其是对新手而言,自动对焦简直是福音。现在客户购买的相机自动对焦系统能够在各种距离处聚焦。但是在相机上的光学系统只允许与相机的一定距离一次聚焦(这通常被称为景深或聚焦深度)。 距离物体最聚焦的相机的距离,实际上是该范围的中心,是聚焦距离-自动聚焦系统在相机中的作用每次都精确地设置点。



ISO12233:2014 eSFR分辨率测试卡

ISO12233:2014 eSFR分辨率测试卡

        我们将自动对焦一致性称为相机正确地重复聚焦在设定点上的能力。为了确定这个点是否在焦点上,我们测量在该距离处的对象(分辨率测试卡)的锐度。通过拍摄测试卡的许多图像,并让每次自动对焦系统重置,并多次尝试重新聚焦分辨率测试卡,如此一来我们可以判断相机系统是否一致地聚焦,这种方法操作简单。通过检查从这些图像拍摄结果计算的MTF50值(一种与所感知的清晰度良好相关的共同客观图像质量度量)我们可以判断拍摄之间的锐度是否不同,并因此判断测试卡上的聚焦精度是否变化。Imatest自动对焦一致性模块分析从Imatest锐度图(如SFRplus测试卡图表,eSFR-ISO分辨率测试卡或新的自动对焦测试图卡)的固定距离处拍摄的一组图像的锐度(特别是MTF50)结果。 然后,用户可以使用Imatest图像分析软件中的SFR,SFRplus或eSFR-ISO模块从这些映像生成MTF50值。自动聚焦一致性模块是一个后处理器,对这些分析的输出进行运算,并将其合并为更有用的形式。 您可以从中找到更详细的测试过程描述。

自动对焦测试
自动对焦测试

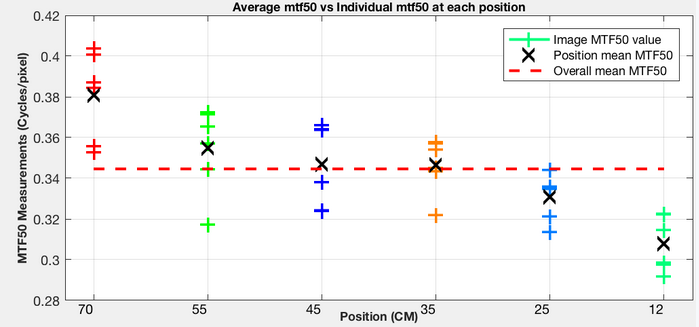

        在上图中每个x轴的数值位置表示从图表到相机的距离。在每个位置垂直铺展的彩色数据标记表示在该图表距离处拍摄的图像计算的MTF50值。给定距离处的自动聚焦系统的一致性与在该距离处拍摄的图像的MTF50值扩展的紧密度相关。 该传播越窄自动聚焦系统越一致。为了确定系统的一致性是否取决于距离(也许它是在某一时间比较容易聚焦在附近的点,但往往失败的遥远的点),这个分析在许多测试距离重复,如上图。

        以上测试相机锐度聚焦一致性的简单概述,希望能够给大家一些参考,当然我们也可以通过其他方式和其他的软件对锐度聚焦一致性的测试。
