爱色影:分辨率测试卡SFRreg拍摄环境设置

日期:2019-07-15 08:22 人气:

       我们在使用分辨率测试卡SFRreg图卡时,请注意使用与其他分辨率测试图卡相同的设置进行拍摄。因为这涉及到图卡的均匀照明、选择正确的尺寸和距离并确保合理曝光等因素。类似地,任何单个分辨率测试卡SFRreg图形应该放置在距离相机足够远的地方,从而使得它们的打印分辨率不会成为影响因素。由于能够将SFRreg图形放置在场景中的任何位置,因此无法推荐典型的照明设置。 虽然图形上的照明对于倾斜边缘分析和SFRreg目标的自动检测都很重要,但这却不是绝对因素。

       分辨率测试卡SFRreg标记的位置应避免纯水平,垂直或45度边缘。典型的边缘是水平或垂直的2-7度,尽管其它取向如矢状/子午边缘是可以接受的。应该尽可能遵循以下准则,自动检测程序才能正常工作:

1、尽可能均匀地照亮每个定位标记。

2、避免眩光(闪亮的镜面反射)。这方面使用哑光打印可以有效的避免。

3、对于鱼眼(高度桶形失真)镜头,图形应面向相机。(在这种情况下,也可能需要预失真的椭圆SFRreg图形,以便有利于检测并最大化可用于倾斜边缘MTF分析的区域)。

4、应当注意避免可能被误认为是配准标记的干扰模式。

5、对准标记应在图像中具有合理的对比度(无论打印的对比度是什么)以便被检测。这意味着标记明暗区域的差异至少大约为图像可能动态范围的20%。

6、在图像对准标记应足够大以便检测,直径至少大约为图像高度的4%。

7、可以使用SFRreg设置窗口中的裁剪边框按钮裁剪图像以消除边缘附近的干扰特征。

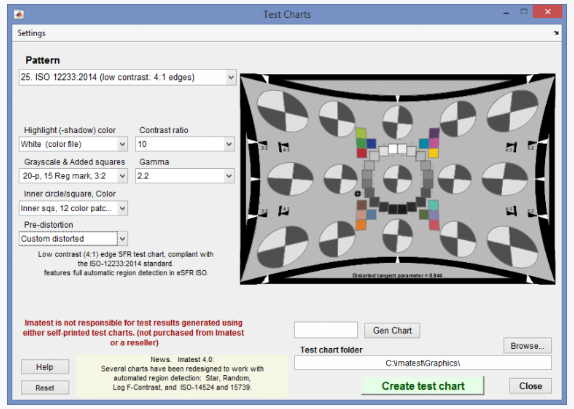

       打印分辨率测试卡SFRreg配准标记图案的典型设置

1、圆直径/高度应为0.9或更小。如果它设置为1(导致圆形移动到图表的边缘),检测时可能会失败。

2、对于典型(复杂)环境,我们建议对比度为1:10。这通常足以避免饱和(如果环境没有干扰检测,推荐1:4的对比率)。

3、椭圆形版本适用于偏离标准鱼眼失真的不寻常情况。这通常发生在视野大于180度。



分辨率测试卡SFRreg中心图的典型设置(90度水平角)

       图卡可以安装在具有喷涂粘合剂(例如3MTM 77或Photo Mount)或双面胶带(例如3MTM#568可定位安装粘合剂)的1/2英寸(12.5mm)厚的泡沫板片材上。1/2英寸泡沫板比标准1/4或3/8英寸泡沫板平坦。PVC板也是可选背板之一:它更耐用,而且可以剪裁各种尺寸。分辨率测试卡SFRreg拍摄环境设置的条件,爱色影就为您介绍到这里。
