图像分辨率测试卡使用方法及注意事项

日期:2019-04-02 08:51 人气:

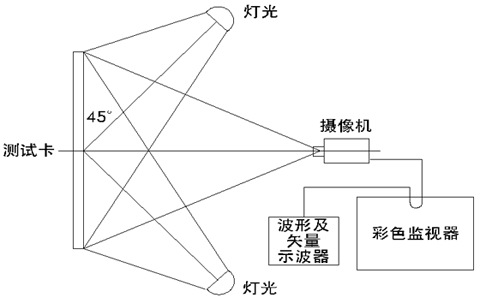

        如果我们要利用图像分辨率测试卡测试镜头拍摄的图像质量,那么影响图像质量的原因会比较多,其中使用高清晰度的标准分辨率测试卡是最重要的,其次还要配置好实验室下的测试环境,在正确的测试环境下检测出来的测试数据才是真实可靠的。那么一般实验室如何配置分辨测试卡的检测环境呢?首先,要注意对灯光的把控,标注的色温3200°K柔和光源以合适的距离(请在2~3米范围内选择最佳位置),在分辨率测试卡的左右两边将灯光以45°照射角度照向分辨率测试卡,然后把需要被测试的设备(例如:相机、手机相机、摄像设备、监控等等)输出接收器放置好,或者直接调整好测试卡分析软件。另外可能根据自身不同的需求,还要配置有矢量示波器、彩监等设备。整体上来说,利用分辨率测试卡测试镜头拍摄的图像质量,大致上测试卡及相关设备的布置可以参考下图为标准:


分辨率测试卡使用方法

反射式分辨率测试卡使用设置


        随着人们对相机、摄像机图像质量要求的不断提高,保证图像高清晰度成为了每个镜头生产商必须要做的步骤,可以这么说,镜头相对地没有优势就没有市场。图像的色彩、稳定性及一致性也受到镜头厂商的技术人员高度重视,每台图像设备在成像后,技术人员会采用分辨率测试卡全面检测成像的平均表现,然后下一步是使用白平衡卡调准白平衡,这才让像机进入工作状态。每个月应当以放射星测试卡,检查镜头及光学系统的焦距及以彩条测试卡检查静态彩色的重现质量,这些工作还需要配合肤色测试卡,检查镜头动态彩色的重现质量。而清晰度及重合测试卡则主要作为摄像机经过维修或长时间使用后,检查摄像机的工作状态是否正常之用。最标准的案例就是电视台,他们在摄像机停止工作重新开机时,基本上都会重复以上的动作。

        值得注意的是不论是反射型测试卡还是透射型测试卡,其实都是有使用寿命的,因为各类的测试卡都是以镀上感光材料的特殊纸张作为主要材料的,与照片或菲林图形一样,如果长期暴露在光和空气下,其色彩及灰度会逐渐的发生变化,这包括分辨率测试卡、彩条卡、肤色卡、白平衡卡及灰度测试卡等,所以我们在使用时,一定要注意尽可能的保护测试卡,尽量避免图卡长期曝光,使用完后立即放进保护盒内,以尽可能的降低成本,保证测试卡在使用时的精确度。另外我们还要定期地检测图卡的涂层颜色和密度,如果发现较大变化及时更换,不要主观的认为没有什么必要更换,而导致测试结果不准确,甚至产生纠纷。
