使用iQstest软件SFR模块测试图像分辨率

日期:2019-03-27 09:28 人气:
iQstest软件是本公司开发的图像质量分析配套软件,可用于检测各类相机、摄像机拍摄的图像质量,检测结果也可用于行业交流。本软件支持30多种标准测试卡和测试图案,支持包括ISO标准,CPIQ标准等多种国际像质测试标准。下面开始引导大家,如何使用iQstest软件SFR模块测试图像分辨率。

在开始之前,先为大家介绍下SFR:空间响应频率,正弦函数。SFR模块能够测试图像的分辨率,量化锐度、清晰度、色差等指标,是图像质量分析中的一个最重要的测试手段之一。使用iQstest软件SFR模块测试图像分辨率的准备工作:下载安装本软件,安装教程请点击此处。下载安装完毕后,我们需要准备好已经拍摄过的图片。本次测试,以ISO-12233-2000测试卡进行SFR模块测试图像分辨率分析。以下正式开始测试步骤:
1、在主页选择ISO-12233-2000测试卡缩略图,如下图:

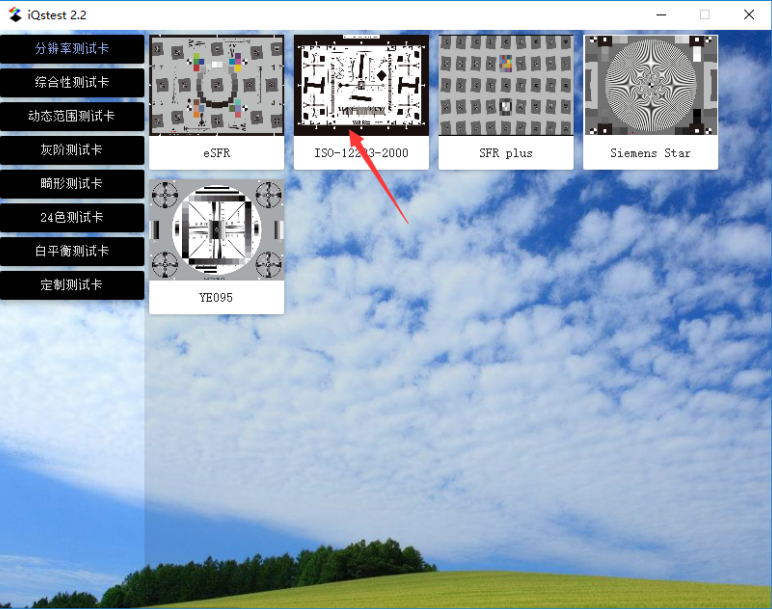

iQstest软件主界面

图 3.1.1 选择测试卡

点击红色箭头标注的ISO-12233-2000测试卡缩略图,显示下面的配置:


SFR配置页

图3.1.2 SFR配置页

关于SFR配置参数的详细解释:

SFR配置分成5个板块(如图3.1.2):
1、测试模块选择;
2、显示选项:MTF单位有cycle/pixel, cycle/inch, cycle/mm, LW/PH, LP/PH等, 如果设置MTF单位为cycle/inch或者cycle/mm, 像素尺寸一定要设置。像素尺寸有三种指定方式:1)每英寸像素数; 2) 每毫米像素数; 3)每个像素的微米尺寸;
3、设置参数; 这里设置的参数直接影响着结果, 每个参数有给定默认值。比如, SFR的伽马默认是1, 图卡对比度为40:1;
4、绘图选择;  通过勾选,可以控制结果的显示方式;
5、可选参数; 主要为图像的信息, 能用于结果输出;

配置完成后, 点击“确定”,将弹出文件选择框:


测试图像导入

图3.1.3 测试图像导入

从本地选取用来分析的图像文件,点击“打开”,即可以打开被分析的图像文件,如下图:

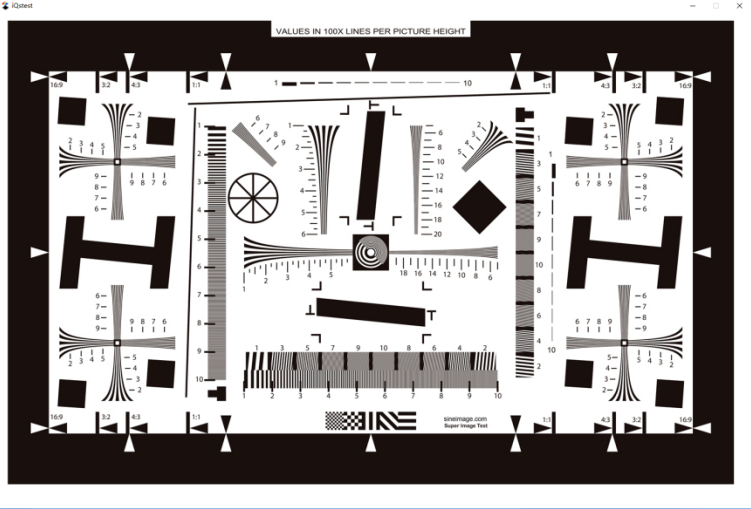

测试图像文件

图3.1.4 roi区域选取

三恩时标准测试卡

在该幅图像的区域内,可以通过拖动鼠标来选择一个roi区域,注意,SFR的roi选取是有一定的标准,标准图如下:


标准SFR

图3.1.5 标准SFR

当roi选取后,松开鼠标左键,将自动弹出下面的分析框:

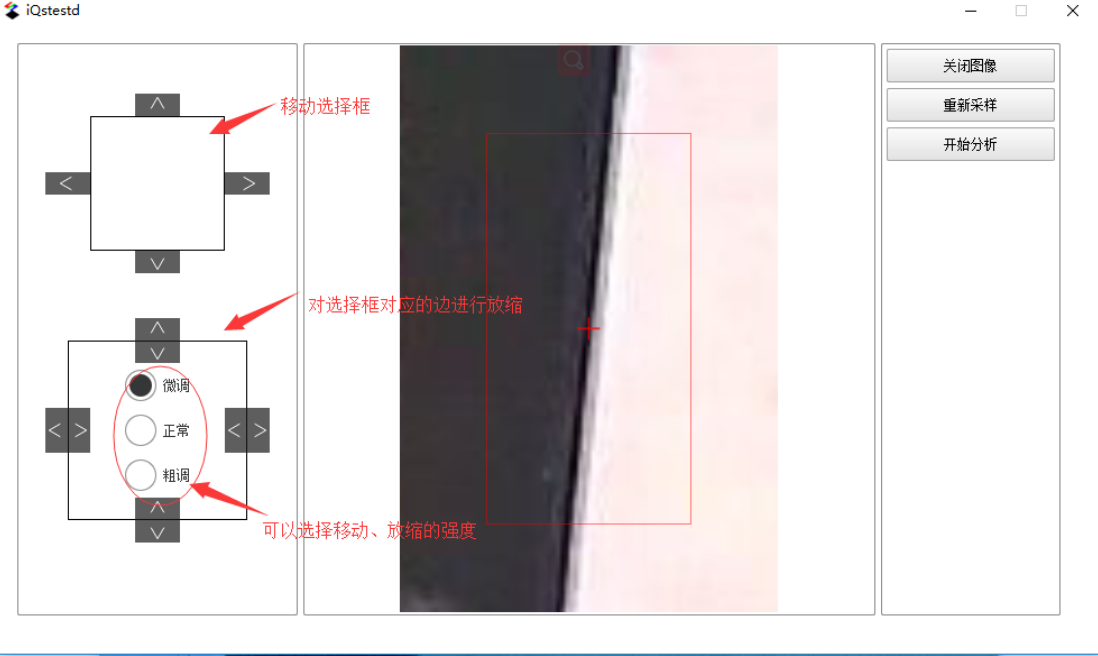

ROI区域微调

图3.1.6 ROI区域微调

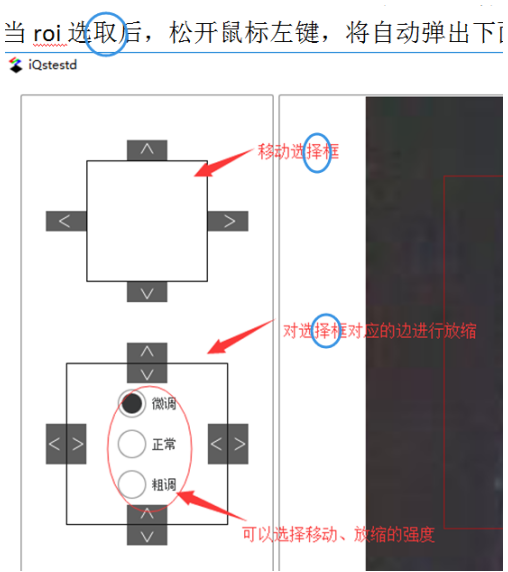

ROI微调说明


在上图中, 左边为微调功能区, 通过点击上面的按钮(提供三种微调:微调、正常、粗调)能够对roi进行移动、放缩,使roi中间的十字标记落到斜边的边缘。然后点击“开始分析”按钮,软件将调用模块进行分析,并呈现结果, 详细的结果请见后续。


3.1.2.结果展示
在点击“开始分析”按钮后,即弹出三个页面,按照下面的方式进行排列,分别为LSF Curve、ESF Curve、MTF Curve(curve: 曲线)。

iQstest软件结果分析

分析后得到的结果

结果采用曲线和图表相结合的方式,在右边的图表中列出了SFR的重要指标: MTF30、MTF50、MTF30P、MTF50P、CA、10~90% rise等;

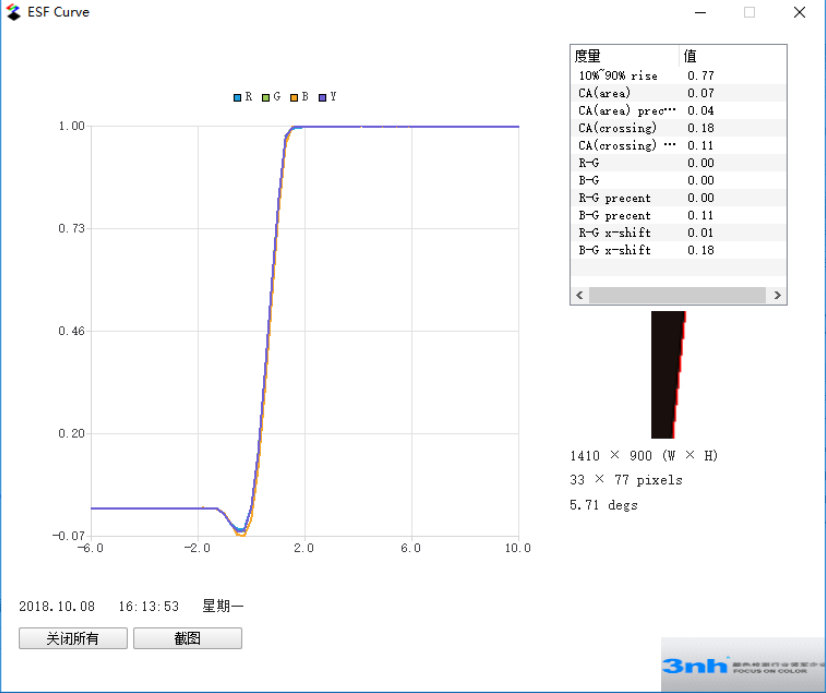

ESF曲线指标

ESF曲线指标

从图3.1.8的表格中可以得到色差CA、10~90%上升的指标,  以及ROI斜边直线拟合的情况,从图中可以看出,直线拟合度很高。

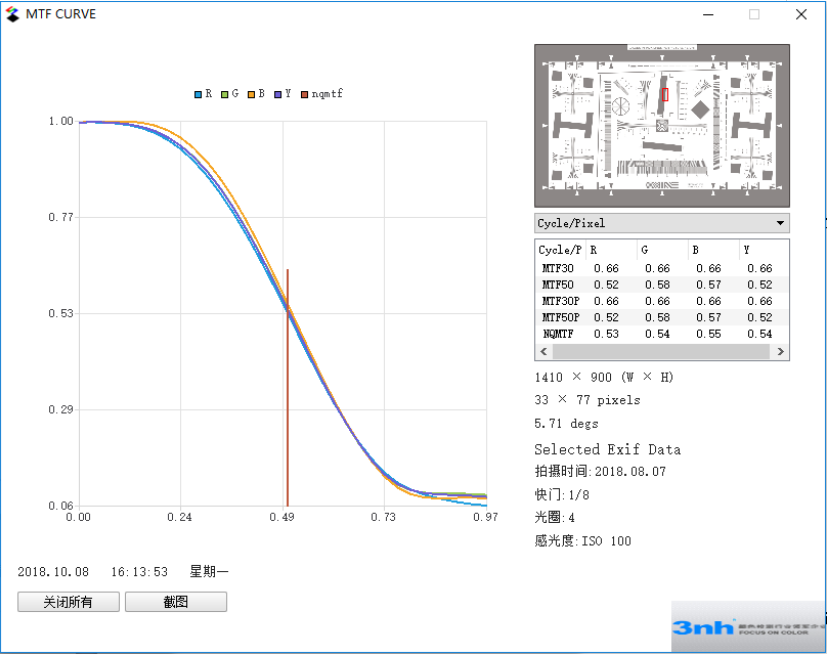

MTF曲线指标
3.19 MTF曲线指标

图3.1.9绘制了斜边的MTF曲线,  从曲线中我们可以得到不同MTF对应的空间频率(可以切换单位);

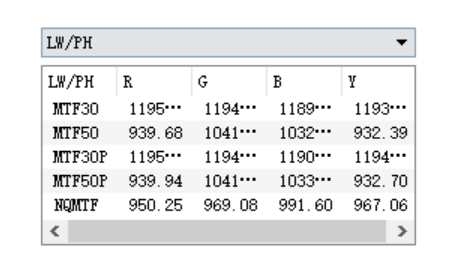

指标分析

图3.1.10 指标(分成RGBY,对应红绿蓝灰)

从以上的教程分析可以看出来,使用iQstest软件SFR模块测试图像分辨率分析方便快捷,结果以曲线和图表的方式结合呈现。对于最终结果也是一目了然。SFR模块测试图像分辨率的方法就介绍到这里,下节将介绍iQstest软件的其他模块使用方法。
