摄像头镜头性能测试配套标准光源介绍

日期:2019-04-09 09:08 人气:
        摄像头镜头性能测试离不开测试卡,同样离不开配套的标准光源,所以标准光源的重要性就不用再讲了。标准光源也称为国际烛光,是由国际照明委员会为统一颜色测量时所发布的光源标准。标准光源并非是指某一种光源,而是多种色温、照度光源的通称,简单来说,标准光源是人造光源,主要是用来模拟太阳光每个时间点的色温及照度,从而可以稳定、长期的根据需要在这种“太阳光”下确定物体的标准颜色。

        为什么要使用标准光源呢?因为人的肉眼在不同的光源下看到的同一个物体颜色会有偏差,所以为了统一口径,所有人都在一个标准下观察物体的颜色,才不会出现争执。在晴天的条件下,一般早晨和黄昏的太阳光类似于黄光,10点的太阳光色温在6500K左右,所以被成为D65,而中午的太阳光在7000K以上。更有意思的是不同国家地区和行业对标准光源的偏好也是不同的,例如美国对U30、U35使用的更多,而纺织行业对D65、TL80、U30、UV用的多。

        下面来对标准光源产品具体的类型进行介绍。标准光源产品一般是指标准光源灯箱,注意这里的灯箱不是大排档、烧烤放在路边的灯箱,也不是霓虹广告灯箱,而是装有标准光源灯的一种箱体结构的统称。标准光源灯箱从外观上可简单分为台式、卧式、手提式三种主要类型,其他的类型有摄影补光灯、吊式标准光源看样台(这种产品与我们关联不大不介绍了),具体的产品有:

测试卡配套标准光源卧式灯箱
测试卡配套标准光源卧式灯箱

卧式灯箱:
1、摄像头测试灯箱VC-118-S是摄像头测试专用灯箱。特点:使用同一张图卡可以测试不同视场角的摄像头;内置移动滑台,可轻松前后移动摄像头;灯箱内配置高显指、无频闪、长寿命、色温稳定的LED光源;可前后移动和左右旋转的光源灯板。
2、色温照度可调式摄像头测试灯箱VC-118-X有VC-118-S所有的特点。并且灯箱背板最大可张贴2倍(712mm*400mm)的ISO12233标准测试图卡。除标准ISO12233测试图卡外,还有适合广角镜头和鱼眼镜头测试的图卡。所有图卡背面均带有磁性,图卡可根据用户需求放置在灯箱的任意位置。
3、卧式摄像头测试标准光源VC(2),用途:VideoChecker给摄像头测试提供一个特殊的照明光源,满足具有光照均匀度高、测试距离可调、光源色温可切换和照度连续可调节等要求。灯箱内提供D65光源,另配置F灯和TL84两种光源作为备用光源。

测试卡配套标准光源台式灯箱
测试卡配套标准光源台式灯箱

台式灯箱:
1、摄像头测试光源箱VC(3)给摄像头测试提供一个特殊的照明光源,满足具有光照均匀度高、光源色温可切换和照度连续可调节等要求。
2、摄像头测试标准光源箱T90-7主要由:观察箱、光源箱、控制面板、把手等几部分组成,为摄像头测试提供标准光源环境。

测试卡配套标准光源透射式灯箱
测试卡配套标准光源透射式灯箱

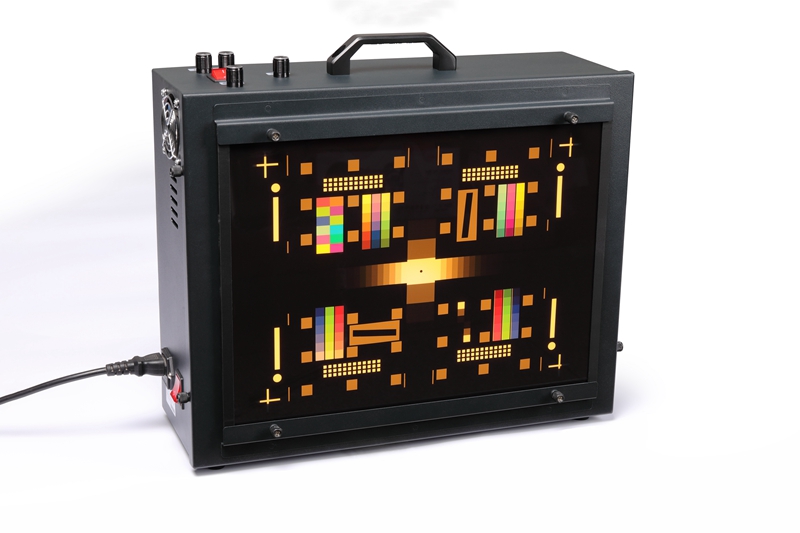

手提透射式灯箱:
1、T259000高照度/可调色温透射式灯箱,摄像头测试专用灯箱。本产品采用大功率、高照度、无频闪、长寿命、色温稳定的LED光源,为摄像镜头评价体系提供专业照明环境。
2、高照度透射式灯箱THC系列是摄像头测试专用灯箱。本产品采用大功率、高照度、无频闪、长寿命、色温稳定的LED光源,为摄像镜头评价体系提供专业照明环境。
3、标准透射灯箱HC5100/3100是透射灯箱,采用专业级LED芯片,精确计算芯片排列,使用直流电驱动无频闪,使用寿命长,为影视、摄像镜头评价体系提供一个更好的专业照明环境。
4、摄像头测试灯箱CC5100/CC3100透射式灯箱,具有光照均匀度高、光照度连续可调节等特点。

测试卡配套标准光源摄影补光灯
测试卡配套标准光源摄影补光灯

摄影补光灯:
操作简单、方便,可自由切换各路光源,自由调节各路光源的亮度,调光平滑无频闪,显示每种光源的使用次数和使用时间。灯箱内壁安装高效反光板,外装高透光扩散板,光利用率高,光均匀度高。

        总结:卧式灯箱一般都有手推支架;台式灯箱一般是固定放在一个位置的反射式灯箱,可以选择的光源也较多;而手提式灯箱一般是透射式的,而且测试卡都是小型的;摄影补光灯一般是2对四只灯,上下左右均有灯光,一般用于高倍的测试。摄像头镜头性能测试配套标准光源灯箱就为您简单介绍到这里,详细的产品性能和参数还请来电免费咨询。
