智能停车场摄像头需要什么测试卡

日期:2019-04-16 16:29 人气:
        智能停车场系统中,输入的数据主要设备就是停车场摄像头。当车辆需要进入停车场时,停车场的摄像头负责将车辆情况拍摄出来,再传输到系统中进行分析,系统将拍摄到的画面进行分割或者是根据预设定的区域算法等,先将车辆牌照区域分离,加以识别出具体的号码,然后再匹配到系统中的车辆牌照信息,得到是否放行的结果。而当车辆需要驶出停车场时,停车场的摄像头负责将车辆拍摄出来,再传输到系统中进行分析,得到牌照号码后再将计时计费信息调出,VIP车辆与临时车辆在扣费系统生效后得以放行。

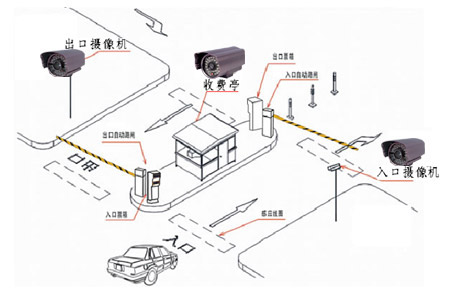

停车场摄像头安装示意图
停车场摄像头安装示意图


        智能停车场系统的工作原理大概就是如此,其中我们关注到,在这个系统中,摄像头作为信息输入的主要载体,显得特别重要。也就是说停车场摄像头的性能决定了这个智能停车场性能的好坏。那么,作为智能停车场摄像头,需要具备哪些能力呢?

        首先,摄像头要具备火眼金睛。分辨率要高,这个很容易理解。摄像头分辨率越高,对画面的抓取分析更加容易,出错率也低,对于整个系统工作的反应速度加快也更有利。试想,如果摄像头分辨率不高,车辆需要完全停在某处才能识别出车辆牌照,那么对于驾驶员的体验感是不好的,下次还有谁会愿意到这个停车场停车。所以,智能停车场摄像头需要一款ISO12233-2014分辨率测试卡。ISO12233-2014分辨率测试卡能够测试摄像头锐度、横向色差、阶调反应、色彩反应以及噪点。


ISO12233-2014分辨率测试卡
ISO12233-2014分辨率测试卡


        其次,摄像头要能全能。要具备宽动态范围技术。摄像头在白天光度条件好的时候能够正常工作,停车场摄像头也应该能在晚上很好的工作。这就需要让智能停车场摄像头具备在白天光照强烈时,车辆由强光区域驶入较暗的停车场区域,或者是较暗的停车场区域驶出到较强的光亮区域。而晚上车辆一般会开启灯光,相对摄像头来说是逆光,摄像头如果不具备宽动态范围技术,将无法拍摄出车辆的号牌。所以,智能停车场摄像头需要一款动态范围测试卡。动态范围测试卡可以测试摄像头的动态范围,噪点,SNR等参数。

动态范围测试卡
动态范围测试卡

        再次,摄像头要精确。要有良好的降噪能力。如果摄像头的噪声不能够降低,对于智能停车场系统来处理拍摄出的图片信息简直是灾难,系统因为较多的白点导致车辆牌照的字符识别困难。那么则无法开启闸门,影响用户对这个系统的体验。所以,此时,摄像头还行要一款SFR puls测试卡或者是伽马及灰度测试卡。SFR puls测试卡能够测试摄像头的MTF清晰度/分辨率、畸变和视场角、色彩精度、横向色差、噪点、ISO敏感度以及Gamma和色调响应。灰阶测试卡能够测试噪声、动态范围、对比度、曝光的准确性,镜头炫光等参数。

灰阶测试卡
灰阶测试卡

       总结:智能停车场摄像头测试需要以上几款主要的测试卡,如果智能停车场本身的系统设计的不够,那么停车场摄像头可能将承受更多的信息输入信息任务,那么在其他的性能上也需要追加测试卡进行测试。
