通用综合测试卡与动态范围测试卡

日期:2019-05-31 07:58 人气:
综合测试卡是一张测试卡中含有几种不同测试摄像头性能的图案。如一张Chart既含有测试分辨率又含有测试色彩还原或者更多的功能。测试镜头的整体对焦及分辨率,调整镜头,检查镜头中心后焦及各区的几何畸变失真及分辨率。
综合测试卡主要应用于综合检查摄像机的各项指标,具体指标如下:
1、主要测试电子摄像机传输特性的定位评估。
2、部分测试卡的圆形图可以对线性扫描性能进行一个粗略评估。
3、部分测试卡有水平与垂直的平行线对,可以监控水平和竖直方向上的线性畸变。
4、楔形光栅可实现分辨率极限的视觉评估,也可以观察到串色干扰。
5、可以用于检查摄像机的几何失真及分辨率。



各类综合测试卡
各类综合测试卡

YE042 综合测试卡
YE005 综合测试卡
YE095 ITE分辨率卡
YE0117 通用测试卡(16:9)
GBT 6996 2012
ISO 12233 CIPA综合测试卡
YE06A 棋盘测试卡
YE097 高分辨率测试卡

详细尺寸请参考以下尺寸规格表:

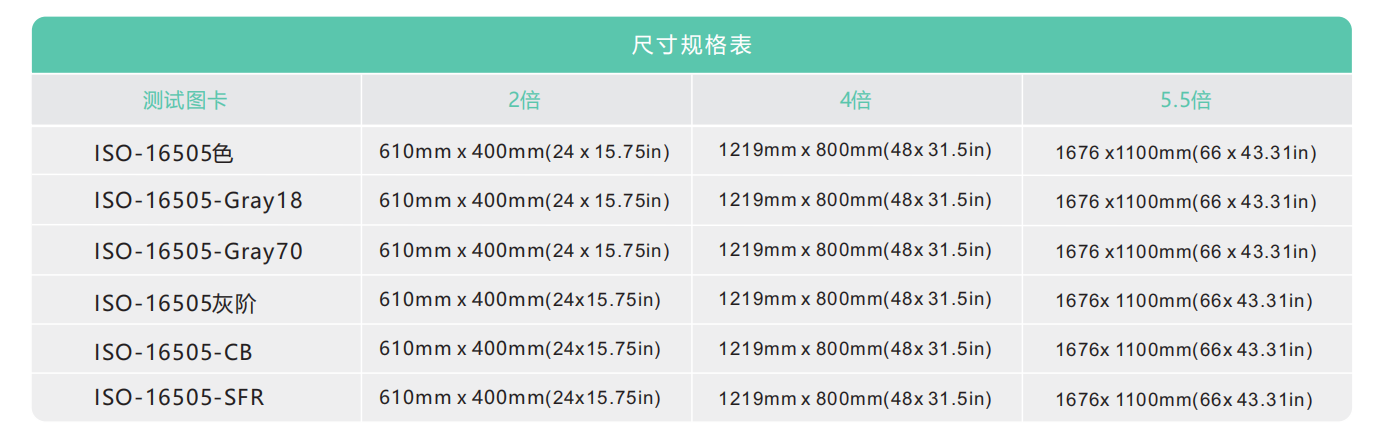

尺寸规格表
尺寸对照表


噪声,动态范围测试卡:是手机工程师、芯片工程师、测试工程师、光学工程师测试手机与数码相机摄像头性能必用标板,可以测试动态范围,噪点,SNR等参数。具体性能如下:

1、符合ISO15739标准,用于测试成像系统的噪点和动态范围,密度规定源于ISO14524准则。甚至可用于测试不带手动曝光控制装置的TTL自动曝光照相机。
2、12阶密度不一样的方块(从第1阶黑色至第12阶白色)围成一个圈。另外三个不同密度方块位于中间,用于基本噪声测量。6组倾斜调制棒用于测量高频噪声测量。调制棒的密度等于第6阶和第7阶的密度。
3、内部下方有用于在不同密度等级上检测噪声水平的渐变式密度条,透射式测试卡全部取原值的一半(常规屏幕200 ldpi)。

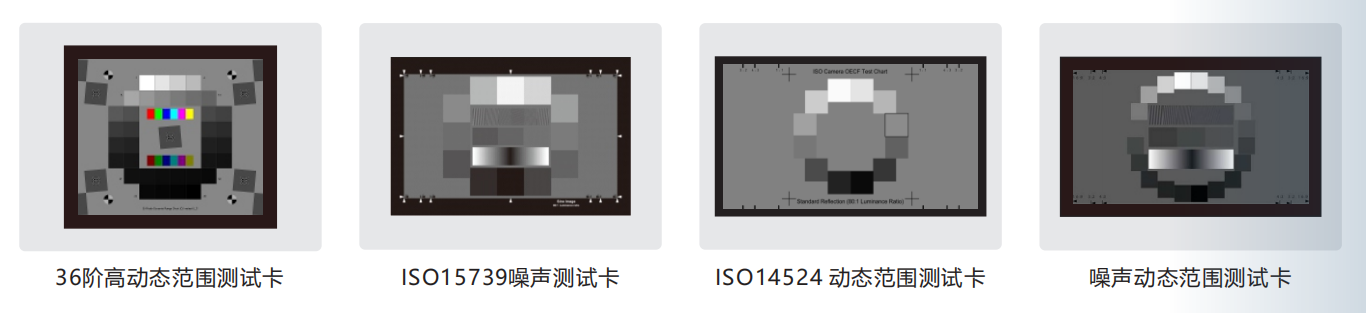

噪声、动态范围测试卡种类
噪声、动态范围测试卡种类

具体卡的类型有:36阶高动态范围测试卡、ISO15739噪声测试卡、ISO14524 动态范围测试卡、噪声动态范围测试卡。
