各类测试卡功能型号简介

日期:2019-06-03 08:01 人气:
各类测试卡简介分别介绍:视场角测试卡、18%中性灰卡、伽马及灰度测试卡、调焦测试卡、几何畸变/棋盘及重合测试卡、ISO16505套卡对应的功能与型号,本测试卡全部以赛麦吉测试卡为主进行介绍。

视场角测试卡
需根据客户被检测摄像头模组参数定制规格。
关键功能:
检验摄像头视场角度数或检验视场角偏差。

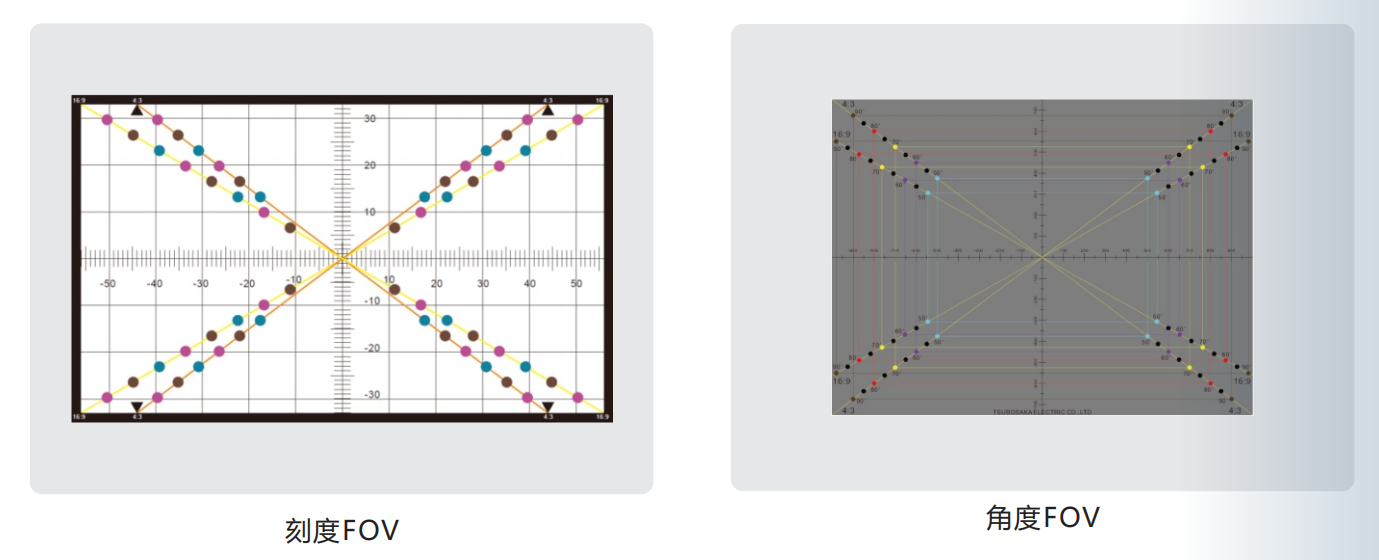

刻度FOV 角度FOV
刻度FOV 角度FOV

18%中性灰卡
1、纸质喷墨打印宽1600mm以下任意尺寸,长不限。
2、纸板喷涂工艺,媲美国际大牌880*880mm以内任意尺寸。

主要功能
1、确定曝光值;
2、确定光比;
3、确定色彩的平衡和密度;
4、确定微距及复制摄影的曝光;
5、为摄像机设定白平衡。

伽马及灰度测试卡

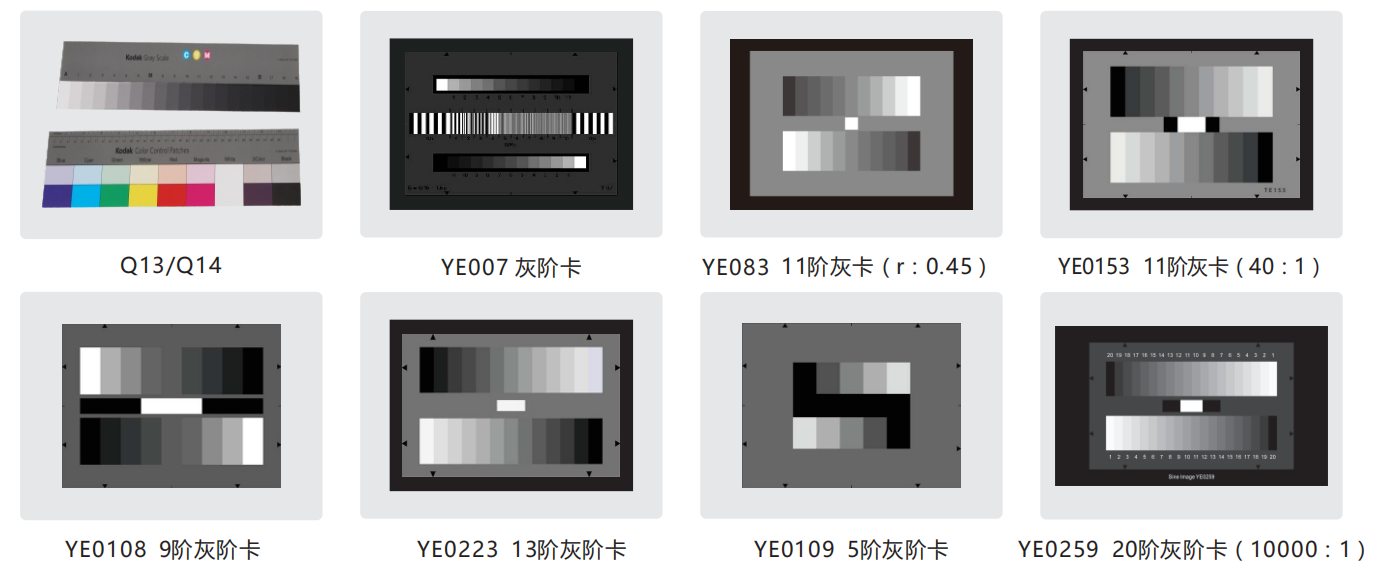

用于测试及调整摄像机的伽马系数及灰度,必须配合视频示波器及参照测试卡说明书上的读数及测试条件说明。
*灰阶测试卡可以测试噪声,动态范围,对比度,曝光的准确性,镜头眩光等参数。
详细尺寸请参考最底部的规格表:

Q13/Q14
YE0153 11阶灰卡(40:1)
YE007 灰阶卡
YE083 11阶灰卡(r:0.45)

YE0259 20阶灰阶卡(10000:1)
YE0109 5阶灰阶卡
YE0223 13阶灰阶卡
YE0108 9阶灰阶卡
伽马及灰度测试卡
伽马及灰度测试卡
调焦测试卡

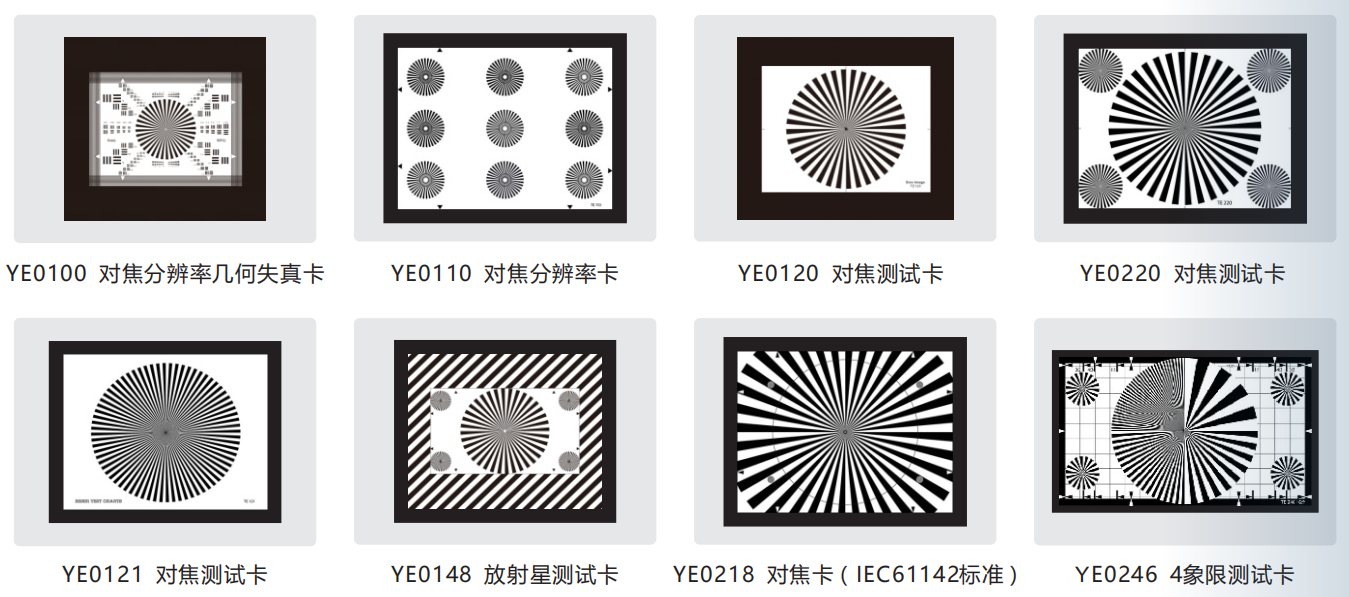

用于测试或调整镜头焦距,对焦及检查镜头的焦点。
详细尺寸请参考第16页规格表:
YE0100 对焦分辨率几何失真卡
YE0110 对焦分辨率卡
YE0220 对焦测试卡
YE0120 对焦测试卡
YE0121 对焦测试卡
YE0148 放射星测试卡
YE0218 对焦卡(IEC61142标准)
YE0246 4象限测试卡


调焦测试卡


几何畸变/棋盘及重合测试卡

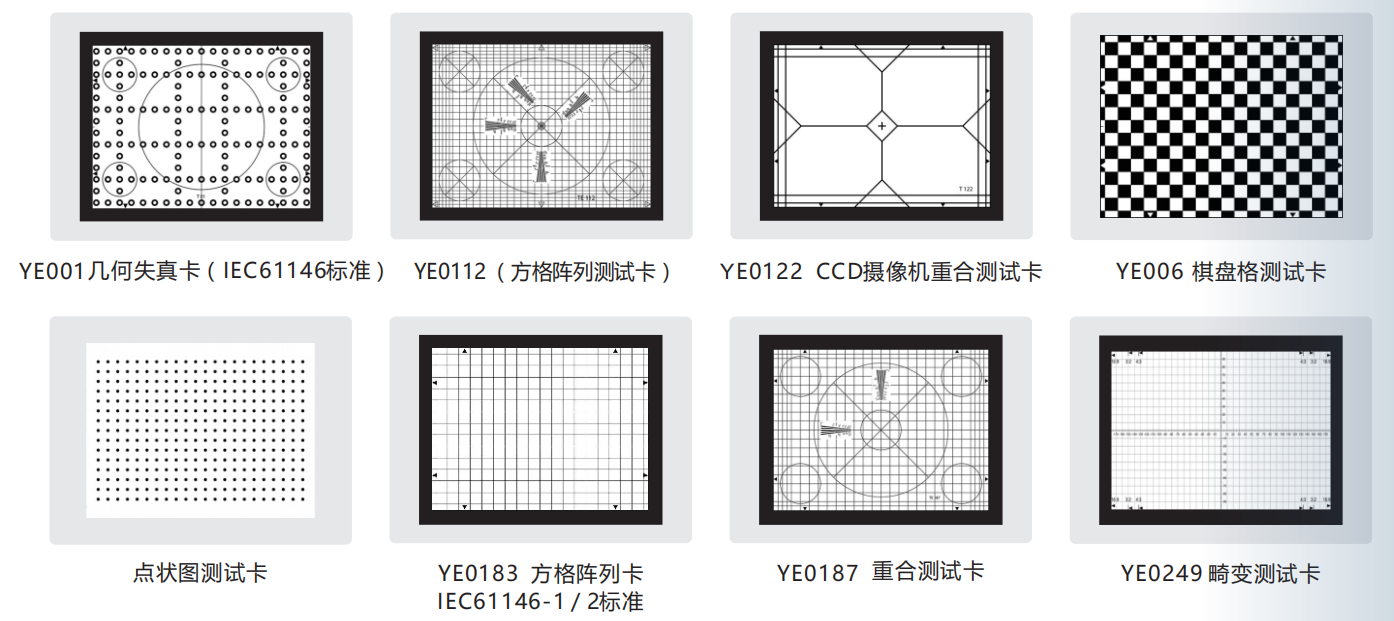

用于测试及调整摄像机的几何失真及重合汇聚。
详细请参考第16页规格表:
YE001几何失真卡(IEC61146标准)
YE0112 (方格阵列测试卡)
YE0122 CCD摄像机重合测试卡
YE006 棋盘格测试卡

YE0249 畸变测试卡
YE0183 方格阵列卡
YE0187 重合测试卡
点状图测试卡

几何畸变/棋盘及重合测试卡
几何畸变/棋盘及重合测试卡

ISO16505套卡

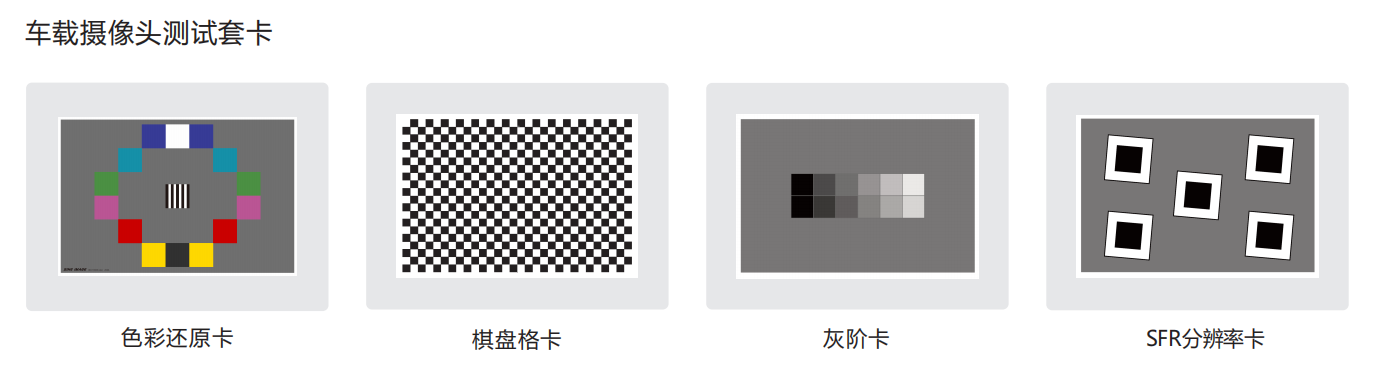

车载摄像头测试套卡
色彩还原卡 棋盘格卡 灰阶卡 SFR分辨率卡

车载摄像头测试套卡
车载摄像头测试套卡

尺寸规格表
测试图卡  2倍  4倍 5.5倍
ISO-16505色
610mm x 400mm(24 x 15.75in)
1219mm x 800mm(48x 31.5in)
1676 x1100mm(66 x 43.31in)
ISO-16505-Gray18
610mm x 400mm(24 x 15.75in)
1219mm x 800mm(48x 31.5in)
1676 x1100mm(66 x 43.31in)
ISO-16505-Gray70
610mm x 400mm(24 x 15.75in)
1219mm x 800mm(48x 31.5in)
1676 x1100mm(66 x 43.31in)
ISO-16505灰阶
610mm x 400mm(24 x 15.75in)
1219mm x 800mm(48x 31.5in)
1676 x1100mm(66 x 43.31in)
ISO-16505-CB
610mm x 400mm(24 x 15.75in)
1219mm x 800mm(48x 31.5in)
1676 x1100mm(66 x 43.31in)
ISO-16505-SFR
610mm x 400mm(24 x 15.75in)
1219mm x 800mm(48x 31.5in)
1676 x1100mm(66 x 43.31in)
