CC120E看样台安装教程图解

日期:2020-12-02 08:51 人气:
大多数的看样台安装都是从下往上进行安装,我们以CC120E型标准光源看样台为例,为大家讲解下看样台如何安装的教程,全程有详细的图解。

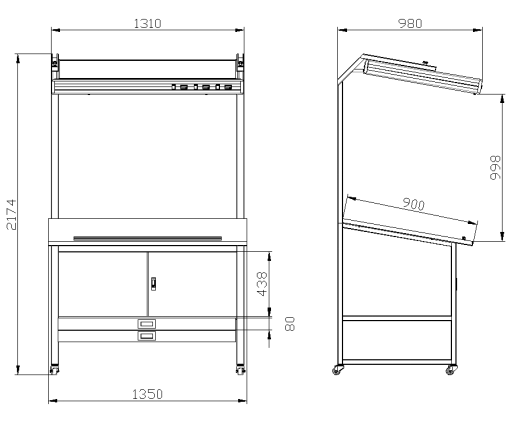

CC120E看样台尺寸示意:设计的长高宽及正面侧面图。
CC120E看样台尺寸

CC120E看样台尺寸

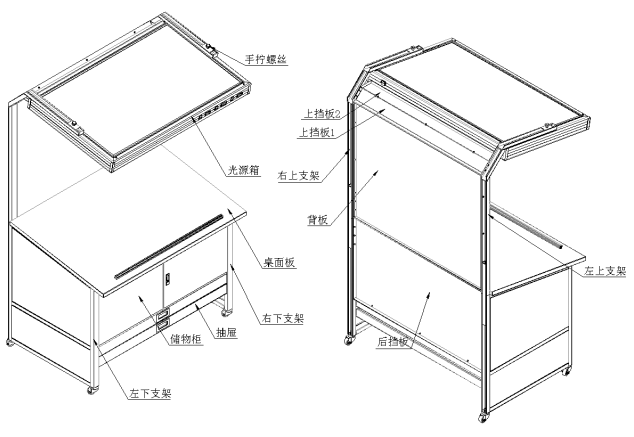

CC120E看样台安装结构示意,大家可以安装这个结构示意图,先将各部件整理摆放好。

标准光源看样台各组件指示说明
标准光源看样台各组件指示说明

看样台安装步骤及流程图解:

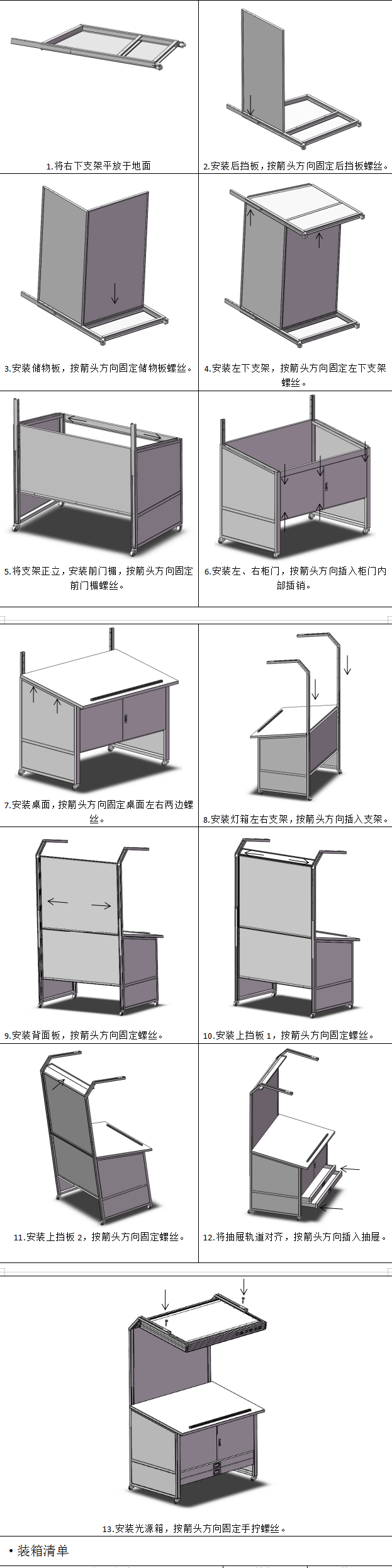

看样台安装步骤及流程图

看样台安装步骤及流程图解

安装步骤指导:
1.将右下支架平放于地面;
2.安装后挡板,按箭头方向固定后挡板螺丝;
3.安装储物板,按箭头方向固定储物板螺丝;
4.安装左下支架,按箭头方向固定左下支架螺丝;
5.将支架正立,安装前门楣,按箭头方向固定前门楣螺丝;
6.安装左、右柜门,按箭头方向插入柜门内部插销;
7.安装桌面,按箭头方向固定桌面左右两边螺丝;
8.安装灯箱左右支架,按箭头方向插入支架;
9.安装背面板,按箭头方向固定螺丝;
10.安装上挡板1,按箭头方向固定螺丝;
11.安装上挡板2,按箭头方向固定螺丝;
12.将抽屉轨道对齐,按箭头方向插入抽屉;
13.安装光源箱,按箭头方向固定手拧螺丝

CC120E看样台装箱清单:
物品名称 单位 数量
右下支架 1
后挡板 1
储物板 1
左下支架 1
桌面板 1
左上支架 1
右上支架 1
背板 1
上挡板1 1
上挡板2 1
下左挡板 1
下右挡板 1
抽屉 3
光源箱(含灯管) 1
M6*50手拧螺丝 2
M5*12内六角螺丝 45
电源线3米 2
4mm内六角扳手 1
安装说明书 1
合格证/保修卡 1
