通过分辨率测试卡计算相片清晰度

日期:2023-12-18 人气:271

分辨率测试卡是摄影与摄像领域中不可或缺的评估工具。其核心功能是帮助我们判断和量化相机、镜头或其他成像设备的分辨率性能。通过仔细观察和测量测试卡上的线条组,我们可以深入了解设备的真实分辨率,从而确保所捕获的图像或视频达到预期的清晰度和细节。

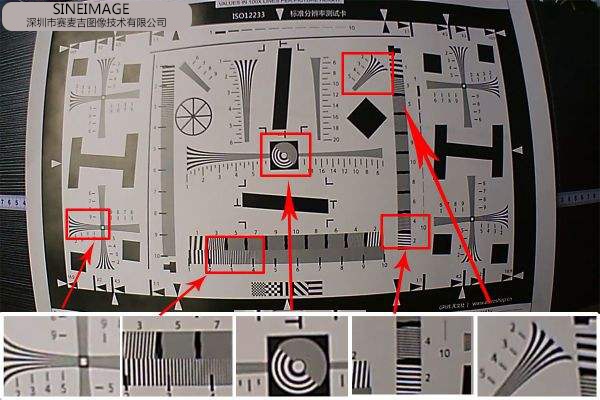

3-1F62P933123L

一、如何读取分辨率测试卡

分辨率测试卡上印有不同粗细的线条组,每组线条旁边都标有编号,代表该组线条在测试卡上的实际分辨率值。拍摄完照片后,从粗线条向细线条观察,以能连续辨识的最细线条为准。这里需要注意伪分辨率的概念,即当两组相邻的线条可变,而中间的线条组不可辨时,这个最细的一组就是伪分辨率。在这种情况下,应以分辨率较低的读数为准。

二、计算分辨率

确定临界点后,我们就可以进行计算。用摄影倍率乘以线条组的编号,即可得出胶片上对应位置每毫米可辨识的黑白线条组的数目,即线对/毫米。例如,如果相片上分辨出的最细组号为3.6,相机的摄影倍率测试为1:30,则该相机的最高分辨率为3.6X30=108(线对/毫米)。

三、考虑垂直与水平分辨率的差异

在某些情况下,垂直和水平的线条可能具有不同的分辨率。为了得到更准确的结果,应求出二者的平均值作为该点的测试读数。

四、视场边缘的分辨率

分辨率测试卡中央的读数是市场中心分辨率,而测定0.5视场、0.7视场与0.85视场的分辨率时,都是用同一视场4个测试卡分辨率读数的平均值作为该视场的分辨率值,统称为视场边缘的分辨率。其中,0.85视场的分辨率最为重要,因为它达到国家标准的难度最大。

五、单位转换

如果需要以线宽/像高为单位的测试数据,可以利用转换公式进行转换:1000 线宽/像高=21线对/mm。

六、实际应用与软件支持

在实际应用中,专门的测试软件可以大大简化分辨率的检测过程。只需将拍摄好的分辨率测试卡相片传送到软件中,软件就会自动生成像素信息。这对于生产线上的相机、手机相机、摄像机和镜头的检测尤为重要,因为它不仅节省了人力物力,还大大提高了检测效率。
