图像质量分析软件灰阶测试卡模块使用方法

日期:2019-04-01 14:14 人气:
        本文详细阐述了图像质量分析软件灰阶测试卡模块使用方法,使用的软件为iQstest图像质量分析软件。软件中的灰阶测试模块能够完成灰阶卡(20阶, 11阶 或 9 阶)灰阶测试,具体请参考给出的样图。目前只支持手动选择测试区域。使用步骤:

1.主界面选择对应按钮(主界面的第四个灰阶测试卡按钮),进入功能模块。前面的教程已多次展示过iQstest软件主界面,由于太过于简单,后面的介绍过程中直接略过。

灰阶测试卡功能模块

图3.6.1 参数设置

2.单击确定按钮后、弹出图片选择框,进入区域框选界面(图3.6.2)。在Incident Lux(For ISO speed)数据输入部分,我们需要根据测试环境以及相机的设置填写。可选项计算镜头炫光,如果勾选的话,请保证图像测试拍摄时满足实验条件,以确保测试卡带有“黑洞”。

区域框选界面

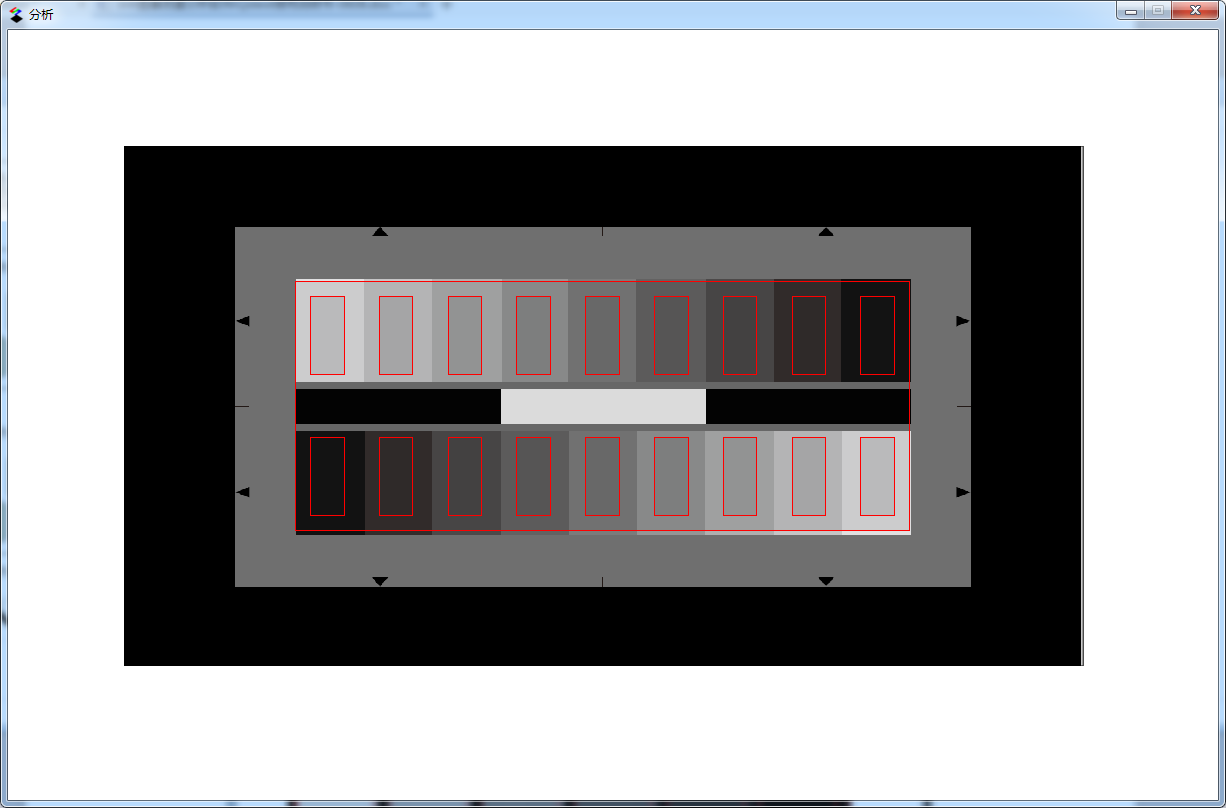

图3.6.2 勾选区域

3.选完之后进入微调界面,微调界面(图3.6.3)

区域微调界面

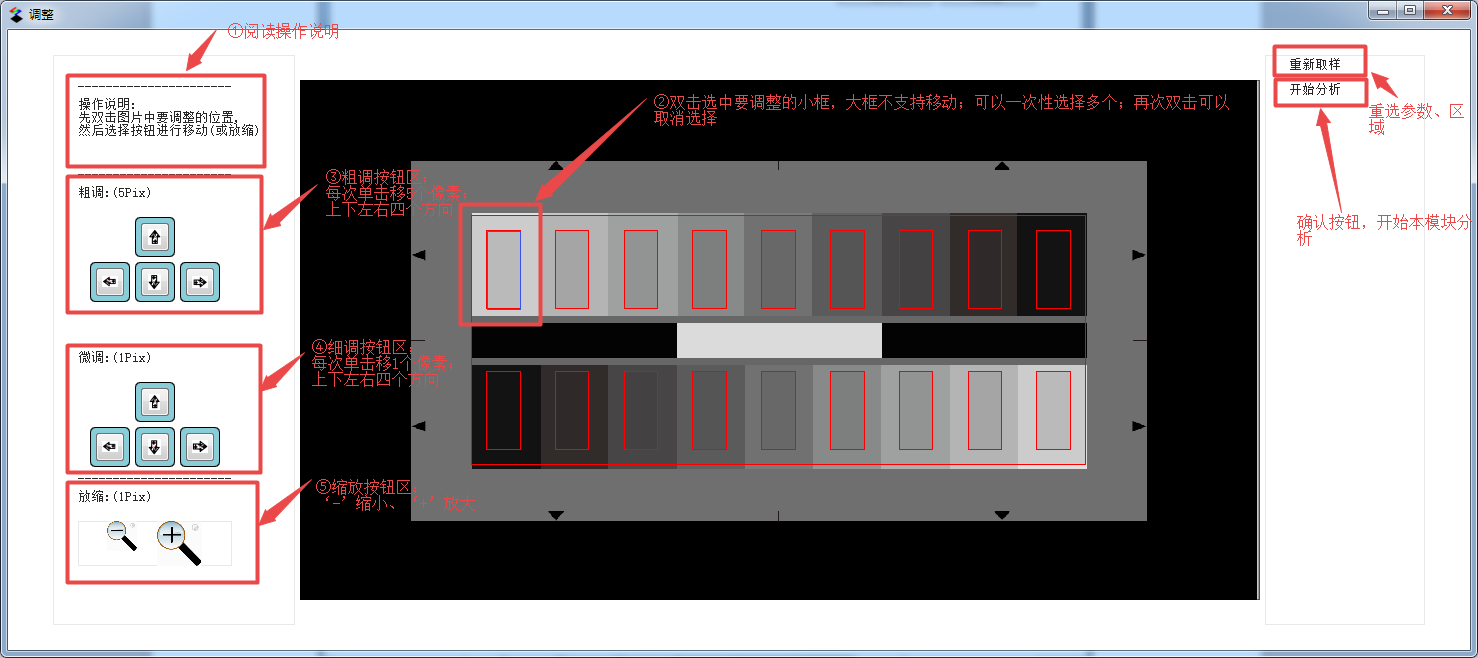

图3.6.3 微调界面操作示意图

        图3.6.3微调操作界面给出了微调步骤,③④⑤步骤没有先后顺序;如果微调完一次,需要调整其他的框,请直接双击选择要调整的框,上次选择的所有框将会被自动清除(即恢复红色),而当前选择的框将变为蓝色表示已经选中;微调结束后或者不需要微调单击“开始分析”;如果不想要继续下去或者想要调整“外围最大框”请单击“重新取样”;单个框在区域 框选 界面已经能够实现准确框出,故软件内部设计为只有一个框的不能微调;畸变模块、24色模块、白平衡模块的微调界面的操作也参考此说明。
4.等待计算结果:等待计算的时间根据电脑性能不同而不同。
5.关闭计算结果
方法一:可以依次点击每个结果页左上角的‘x’关闭;方法二:双击“分析”页的红色框中任意位置,此时所有结果页关闭,红色选框被清除;方法三:关闭“分析”页,所有结果页关闭。

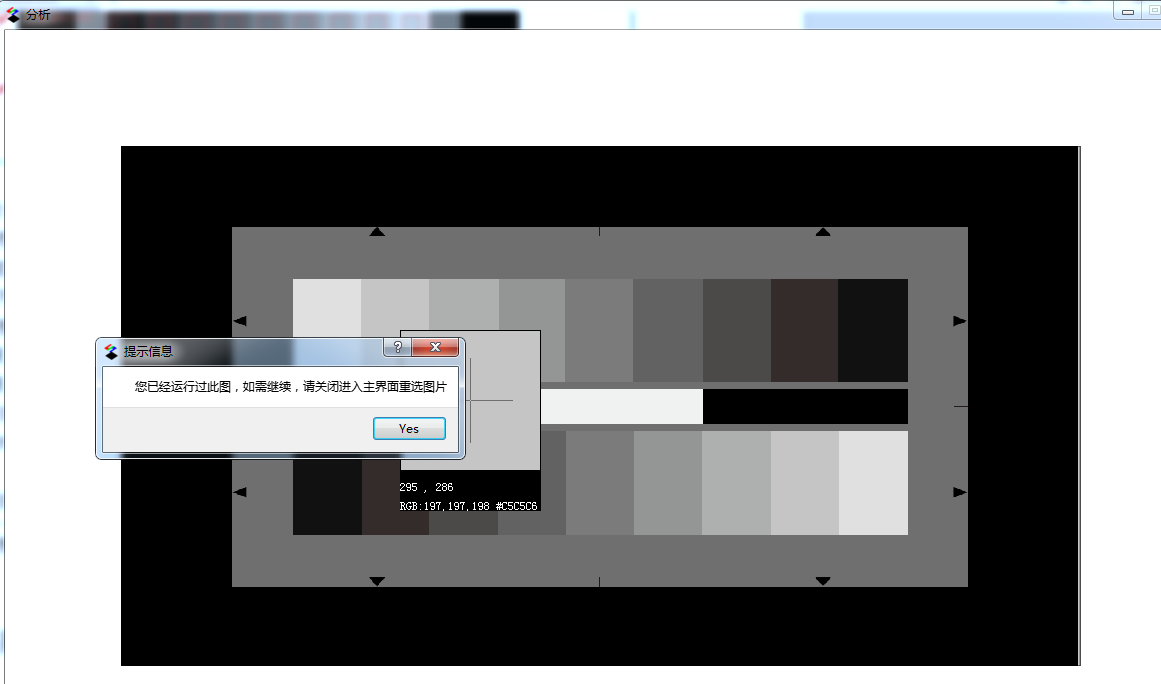

如果已经运行过该图片,想要再次勾选框将会弹出对话框,如图3.6.4。如需退出请关闭“分析”页。畸变模块、24色模块、白平衡模块也一样。


再次框选计算界面


图3.6.4 再次选框重新计算
3.6.2.结果展示
示例结果如下

结果分析曲线

图3.6.5 结果
说明:
1.灰阶卡型号YE0108
2. 图上的内容项表示的含义图上均有英文说明;
3. 相关符号说明:
Gamma:对比度(同24色)
Std Output Sensitivity(Ssos):标准输出感光度
ISO Sensitivity(Ssat):Saturation-based ISO sensitivity
SNR:信噪比
Local Contrast:局部对比度
Density Response:密度响应
Dynamic Range:动态范围
