分辨率测试卡检测散景

日期:2019-04-23 08:09 人气:

       散景用于形容模糊不清的样子,一般表示在景深较浅的摄影成像中,落在景深以外的画面,会有逐渐产生松散模糊的效果。道理很简单,相机在拍摄物体或人物成像时,在整个景深内的物体清晰可见,而在此之外的画面就比较模糊,越往后越模糊。在视野中切向和矢状值几乎相同的曲线通常被称为理想的分辨率测试卡MTF曲线,因为在这些情况下,“散景”即显着散焦背景的表现特别好。我们在这种情况时要十分谨慎,分辨率测试卡检测的MTF值是以对焦屏面或其周边环境作出陈述。

测试卡
MTF测试卡

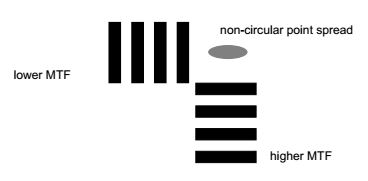

       在所说的理想分辨率测试卡MTF值曲线下,循环点扩散功能确实是一个优点,因为它以尽可能忠实于原始的方式再现细节,拍摄的相片具有最好的形状真实性。但我们不能简单的使用分辨率测试卡的MTF值就得出关于强散点点差的亮度分布的结论。一些镜头的透镜具有很好的平行切向和矢状的分辨率测试卡MTF曲线,可能它们被球形强烈地过度校正。这种校正状态引起环形散焦点扩散功能,它们作为边缘灯和线对成立,并产生不稳定的背景。

MTF数据的可比性

       生产商喜欢使用分辨率测试卡的MTF值,来分析镜头的主要原因是其的可比性,MTF数据在制造商的许多商品中显示,现在也在许多独立测试中输出。但是,在比较这些数据时必须非常小心谨慎,因为测量条件可能的不同会带来很大变化。最常见的问题是忽略空间频率不同。另外,可见光的不同光谱加权也可能留下比较上的差异。 还有制造商产品发布比衍射限制允许的数据有差,即物理上出现的不可能事实。

       上述内容告诉我们,这些值只是计算,是通过仅考虑几何光学而不考虑光的波浪性质来完成。 如果镜头具有良好的校正,则值将保持在100%的线上。但是,请不要相信这些数字是现实的。实际的镜头总是比光学设计程序的计算差一些,这一点应该比较容易理解。
