摄像头测试动态范围方案软件部分讲解

日期:2019-03-29 10:37 人气:
        动态范围模块能够测量数码相机、摄像头镜头等产品在一定曝光时间,环境光很暗或者很亮的情况下记录场景的能力。最常见的应用案例是,当车载摄像头从较暗的隧道进入明亮的外部环境时,摄像头的反应不足会导致显示一片白。所以,动态范围的测试也是相当的重要。目前, iQstest软件仅支持单张图像的动态范围检测。下面我们就软件动态范围的测试进行讲解(未安装iQstest软件的用户,可以自行在本站下载,iQstest软件可跨平台使用,对电脑配置要求低,反应迅速,这里不再讲解安装以前的过程):
        在iQstest软件的主界面,点击“动态范围测试卡”导航按钮,右边将显示目前支持的动态范围卡:

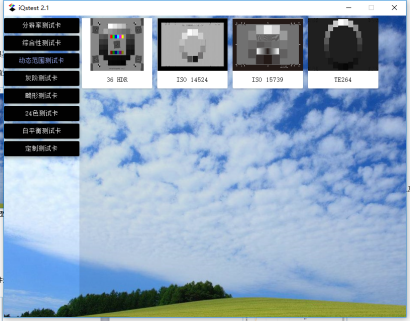

软件动态范围模块动态范围卡界面
图3.3.1 动态范围测试卡
       这里以36阶动态范围卡为例子,点击上图中的36阶动态测试卡缩略图,进入配置页:


动态范围软件配置界面
图3.3.2 动态范围配置
动态范围软件配置详解:
36阶动态范围配置分成两个板块:
1、模块测试选择:  36阶动态范围既支持全自动分析(选中“自动”),也支持手动分析(不选“自动”);
2、设置部分:  灰阶环密度导入方式有三种:
1)默认密度参数;
2)手动输入密度;
3)从配置文件获取密度文件路径;
指定拍摄时的“入射光”、“光圈”、“曝光”,用于计算感光度(基于饱和的感光度、标准输出感光度);

自动测试:如果选择自动测试,请按以下方法操作
        点击“确定”,打开文件选择框:

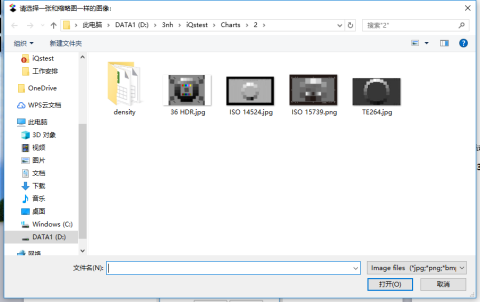

需要测试动态范围的图像选取

图3.3.3 测试图像选取

        选择测试图像,点击“打开”, 将自动对图像进行分析,并定位标记以及补丁:

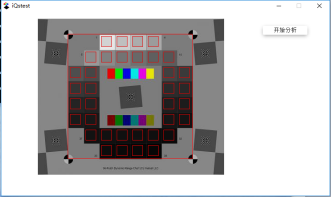

动态范围自动分析

图3.3.4 自动分析

        从上图可以看到,自动分析完成,并成功进行了定位,点击“开始分析”,即可以对该测试卡进行动态范围分析,结果分析请见后面。

手动测试:如果选择的是手动测试,请按以下方法操作
        选择测试图像后, 将弹出ROI选择界面,通过鼠标拖动,可以选择ROI:

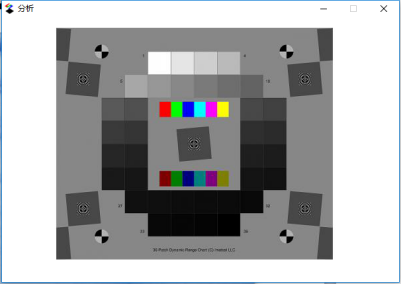

手动ROI选择
图3.3.5 手动ROI选择

        ROI选好后,放开鼠标,将自动进入ROI微调:

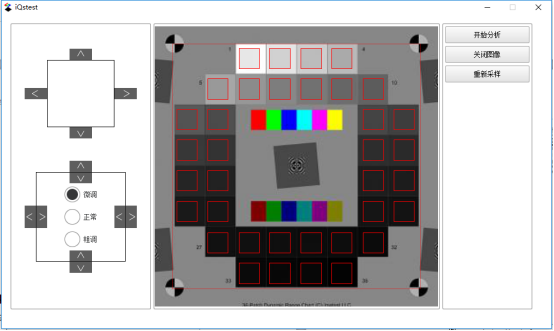

ROI微调窗口
图 3.3.6 ROI微调窗口

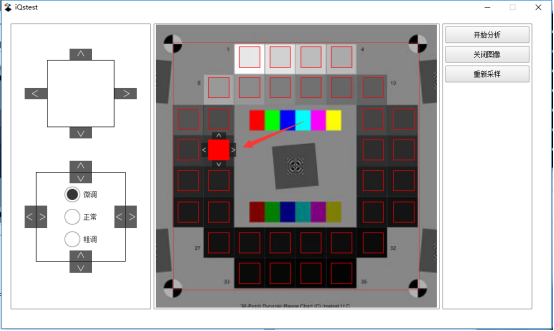

小分块微调
图3.3.7 小分块微调

        如图3.3.7,鼠标左键点击要调整位置的小分块,将弹出上图所示的调整按钮,通过点击调整按钮可以调整单个小分块位置,鼠标右键点击,将隐藏调整按钮。


3.3.2.结果展示

        点击“开始分析”,分析完成后将弹出两个页面,如下图:

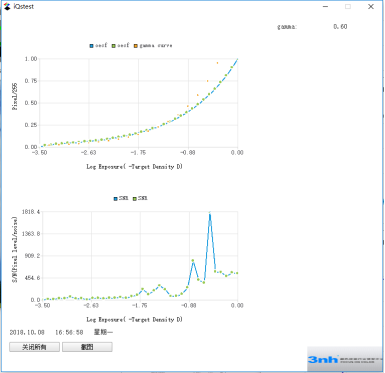

显示的曲线
图3.3.8  OECF曲线和S/N曲线(横坐标为曝光值)

        图3.3.8为第一个页面,显示OECF曲线和S/N曲线,并画出了gamma拟合曲线以及当前的gamma值。

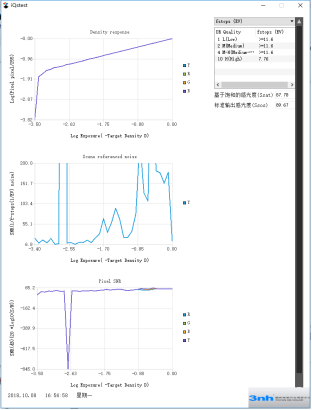

log(pixel/255)、f-stop SNR、SNR

图3.3.9  log(pixel/255)、f-stop SNR、SNR

        图3.3.9为第二个页面,为噪声分析结果页,显示了f-stop noise曲线、SNR( 20 log10(S/N)曲线,并评估了该幅图像的动态范围,以图表的形式显示在右边。


动态范围指标
图3.3.10 动态范围指标

        图3.3.10中展示了动态范围指标值,动态范围分成等级(1 L(Low), 2 M(Medium), 4 M-H(Medium-High), 10 H(High))。从图中可以看出当为高质量动态范围时, 最大允许噪声为7.76EV, 即 6.02 * 7.76 = 46.7152 (dB)。
        iQstest摄像头测试软件中动态范围方案中的模块部分就解说到此,摄像头方案其他部分另行讲解。
