什么是eSFR?eSFR测试卡软件测试流程

日期:2019-03-29 人气:2515
       什么是eSFR, eSFR即ISO 12233-2014eSFR测试标准,用于相机镜头的分辨率、动态范围、噪声、OECF、色彩还原等性能指标的标准测试。eSFR卡是分辨率测试卡,eSFR是ISO 12233-2000的后续标准,虽然目前已有ISO 12233-2017,但eSFR却是主流测试标准。eSFR测试卡图样如下图:


eSFR测试卡

图3.4.1 eSFR测试卡

        从图3.4.1可以看出,eSFR测试卡带有SFR斜边、Tvline双曲线、灰阶环、色块,因而eSFR能够测量的指标比较全面,如分辨率(SFR,tvline)、动态范围、噪声、OECF、色彩还原等。下面就正式开始介绍eSFR测试卡软件测试流程,首先在iQstest软件的主页找到eSFR缩略图(因为主要是用于分辨率测试,而且与ISO 12233-2000作用是一致的,所以界面上放在一处,注意选择),如下图:

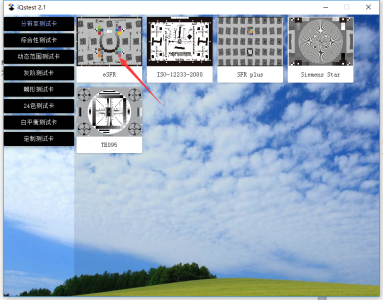

图3.4.2 主界面



点击对应的缩略图, 将弹出配置窗口:

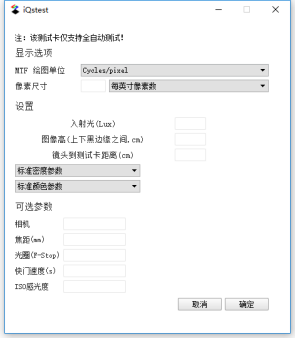

图3.4.3 eSFR配置

        配置详解:从图3.4.3看出, eSFR仅支持全自动测试,即导入图像后,软件将自动对测试图像进行定位。
eSFR配置包括三个板块:
1、显示选项: 同SFR模块的配置部分, 通过修改MTF单位,能够改变结果窗口中显示的MTF指标;
2、设置: 1) 曝光评估--- 需要填入拍摄测试卡时的照度;
2)视场角 ---- 填入图像高、镜头到测试卡的距离;
3)标准密度参数---- 同动态范围部分, 有三种设置密度的方式;
4)标准颜色参数---- 类似密度参数的设置, 有三种设置标准颜色的方式;
3、可选参数: 显示图像拍摄的信息,如相机、焦距、光圈、快门等,用于结果输出;

        配置好后, 点击“确定”, 将弹出文件选择框,选择用于测试的eSFR图像,软件将自动对图像进行定位,定位完成后,会弹出预览窗口:

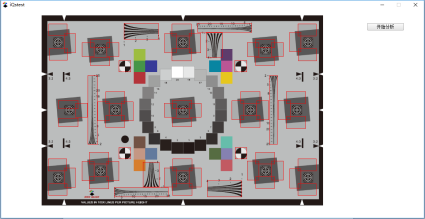

自动定位预览

图3.4.4 自动定位预览

        确定图3.4.4的定位标记没有问题后,可以点击“开始分析”按钮,iQstest将调用模块进行分析,并弹出结果,请看下节。


3.4.2.结果展示
分析完成后,将自动弹出所要呈现的结果:

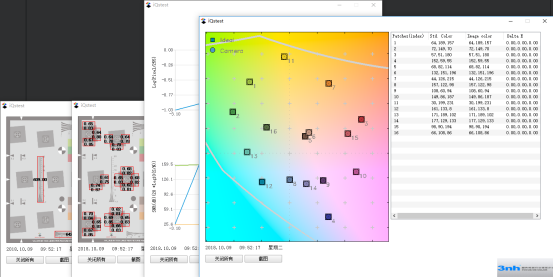

eSFR结果

图3.4.5  eSFR结果

        结果详解:eSFR测试卡功能比较全面,主要包含SFR、Tvline、灰阶环(OECF, 噪声)、颜色还原;

1)SFR结果

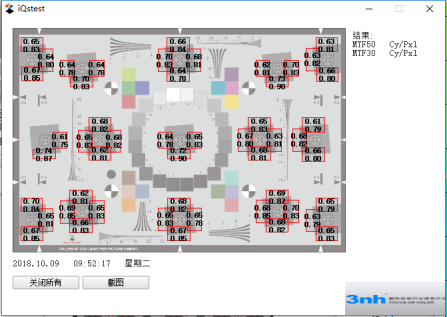

SFR综合结果呈现

图3.4.6 SFR综合结果呈现

        从图3.4.6可以看出,对每一个可分析斜边给出了MTF50,MTF30指标(注,这里仅支持单位cycle/pixel, 后期将进行扩展),可以通过2 * MTF * PIC Height计算得到LW/PH单位的MTF指标值;

2)Tvline

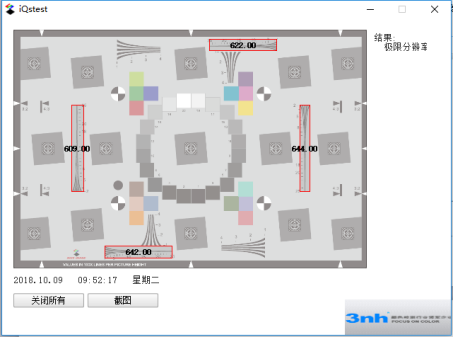

tvline结果展示

图3.4.7 tvline结果展示

        从图3.4.7可以看出, 软件对所有tvline进行自动分析,并给出了对应的极限分辨率。 这里极限分辨率的单位为LW/PH。

3)灰阶环

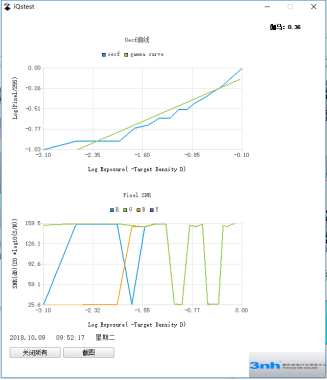

灰阶环结果展示
图3.4.8 灰阶环结果展示

        图3.4.8中, 第一个图表为OECF曲线,横坐标为曝光值, 纵坐标为log(pixel/255),该曲线的拟合直线的斜率即为伽马值,可以拥有对图像进行线性化。第二个图表为标准SNR(信噪比), 信噪比越大, 图像质量越好。

4)颜色还原


颜色还原

        从图3.4.9可以看出,色饼图很明了的展示了相机拍摄后色块像素与标准颜色的偏差,即圆形与矩形之间线段越长,表明相机对该颜色的还原性越差,反之,还原性越好。eSFR测试卡软件测试流程介绍完毕,有需要的可以下载iQstest软件。
